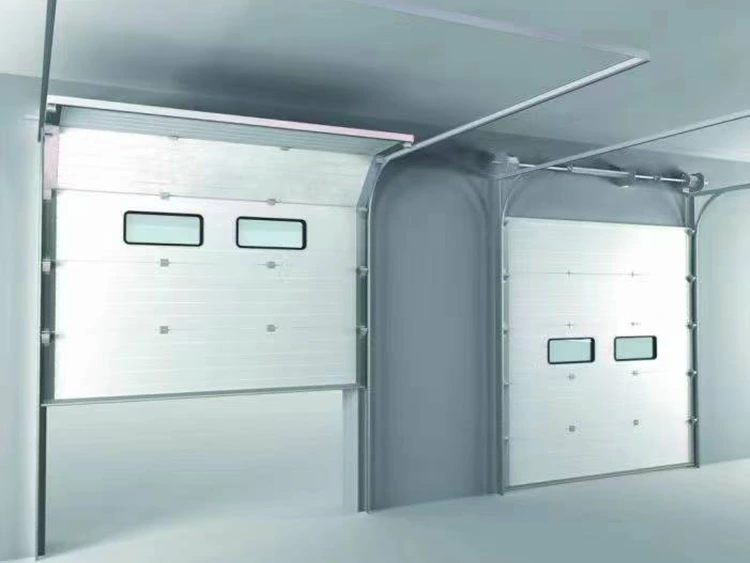

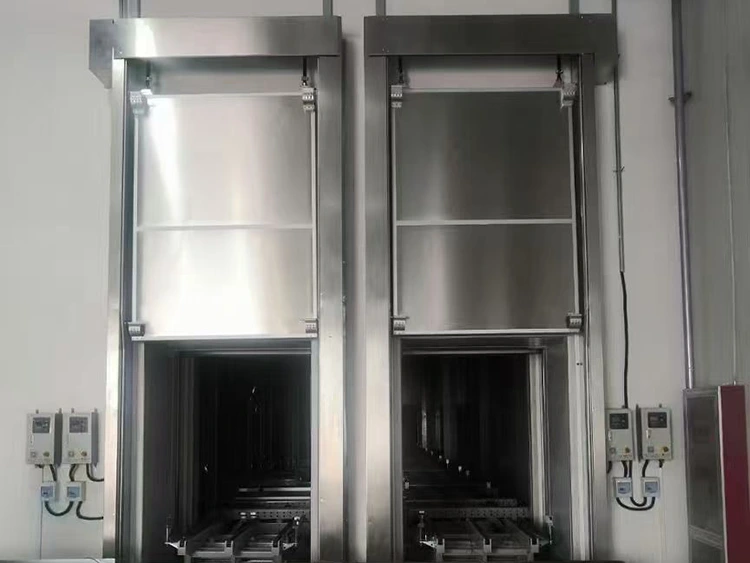

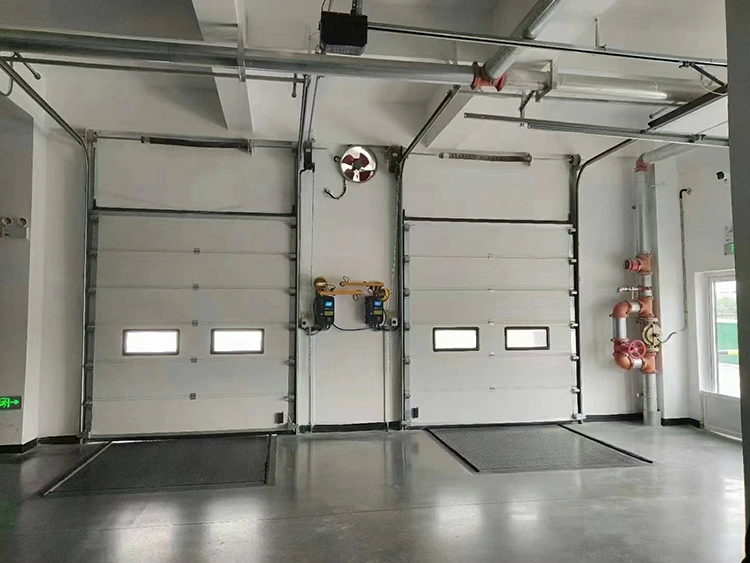

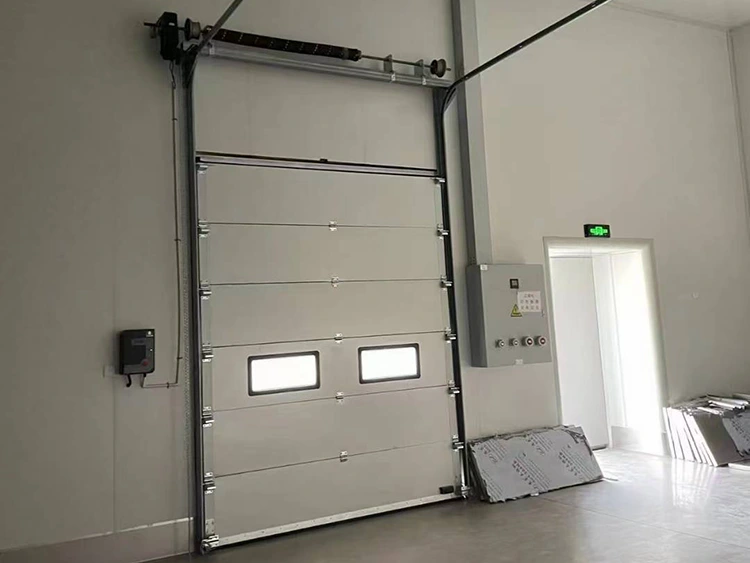

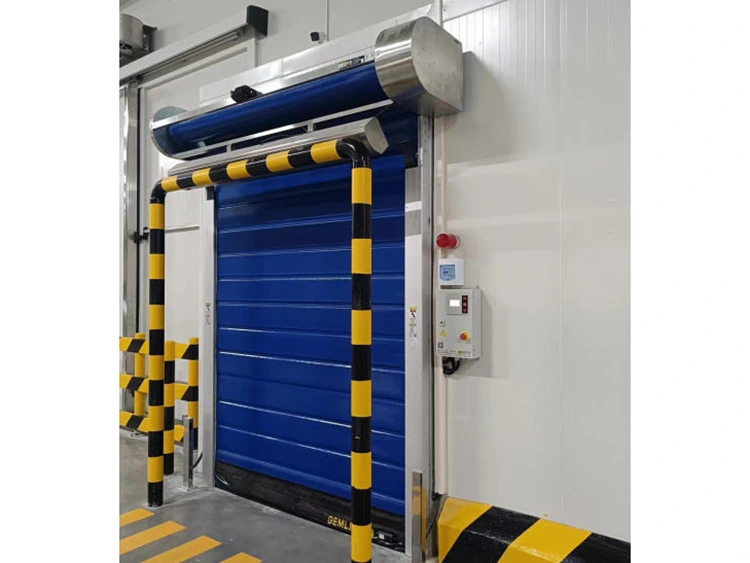

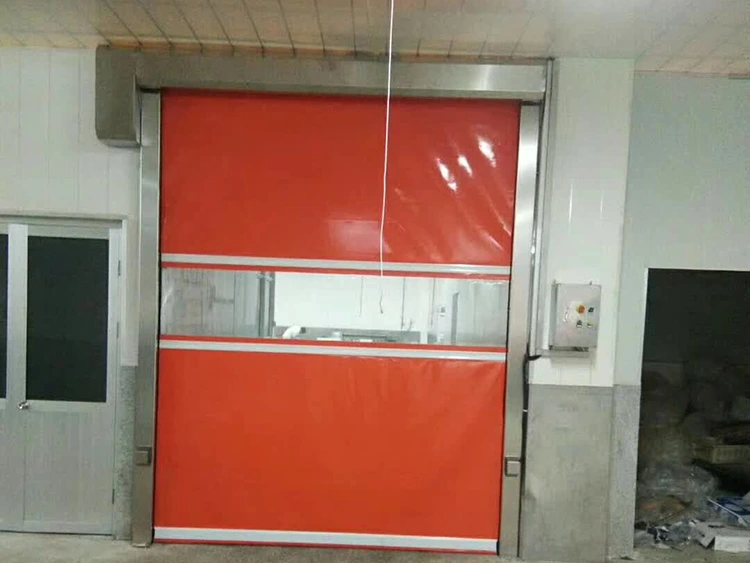

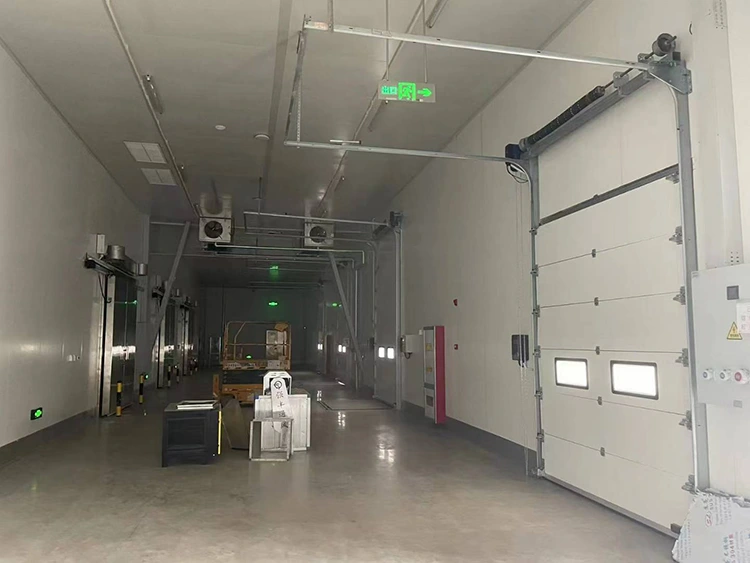

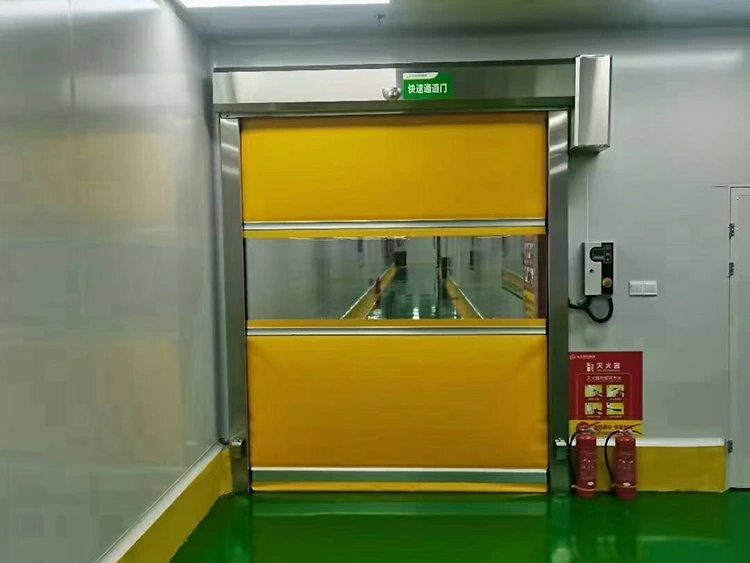

Porte à levage vertical

Une porte relevable verticale est un système de porte industrielle dans lequel le panneau de porte se déplace verticalement le long du mur, guidé par des rails verticaux. Sa caractéristique la plus distinctive est que, lorsqu'il est ouvert, le panneau de porte est entièrement positionné contre le mur directement au-dessus de l'ouverture, laissant la zone sous le plafond libre de tout rail horizontal ou élément suspendu.

Applications typiques :

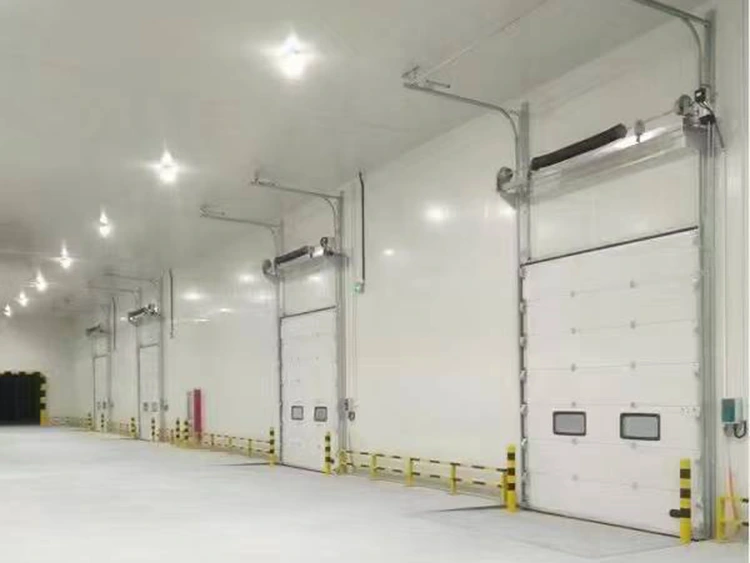

Entrepôts de transfert logistique de la chaîne du froid, congélateurs et installations de stockage frigorifique

Usines de transformation des aliments et cuisines centrales

Ateliers de réparation automobile et cabines de peinture/pulvérisation

Centres de distribution logistique et quais de chargement

Usines d'assemblage d'équipements à grande échelle

Casernes de pompiers et garages pour véhicules spécialisés

Composition structurelle et principe de fonctionnement

Composition structurelle

Panneau de porte : Composé de parements métalliques intérieurs et extérieurs (acier, acier inoxydable ou alliage d'aluminium) et d'une âme interne (mousse de polyuréthane, polystyrène ou nid d'abeilles en aluminium). L'épaisseur varie généralement de 40 mm à 150 mm, sélectionnée en fonction des exigences d'isolation thermique et de résistance structurelle.

Rails verticaux : rails en acier galvanisé robustes en forme de C ou en forme de U montés verticalement sur les murs flanquant l'ouverture de la porte. Ils sont fixés via des fixations intégrées ou des ancrages chimiques et comportent des curseurs ou des rouleaux de guidage internes.

Système d'équilibrage : utilise des ressorts de torsion ou des contrepoids pour équilibrer le poids du panneau de porte, permettant au moteur de fonctionner en surmontant uniquement la friction, réduisant ainsi la consommation d'énergie.

Système d'entraînement : Un motoréducteur latéral installé sur l'arbre du ressort de torsion ou une unité de puissance hydraulique entraînant un tambour de câble métallique. La puissance du moteur varie généralement de 1,5 kW à 5,5 kW, en fonction des dimensions et du poids de la porte.

Composants d'étanchéité : des bandes de caoutchouc résistantes aux intempéries sont installées autour du périmètre du panneau de porte, tandis qu'un joint gonflable (de type airbag) au bas se comprime contre le sol lorsqu'il est fermé, empêchant la convection de l'air et la pénétration de la poussière.

Boîtier de commande : intègre un contrôleur de moteur, un variateur de fréquence (VFD), des relais de sécurité et des interfaces de signal ; prend en charge le fonctionnement local par bouton-poussoir, la télécommande, les capteurs et la communication à distance.

Principe de fonctionnement

Le moteur entraîne la rotation du tambour, tirant le panneau de porte vers le haut le long des rails via des câbles métalliques ou des chaînes. Pendant la descente, la porte s'abaisse en douceur grâce à l'inversion du moteur ou à la gravité. La porte peut être arrêtée à n'importe quelle hauteur, avec un positionnement précis contrôlé par des fins de course ou des encodeurs.

Principaux types et guide de sélection

Basé sur différents scénarios d'application et exigences du client,Portes à levage verticalpeuvent être classés dans les types suivants :

Gamme de tailles standards

• Largeur de la porte :≤8 000 mm (tailles personnalisées disponibles pour des applications spéciales)
• Hauteur de la porte :≤6 000 mm (les ouvertures plus grandes nécessitent un levage sectionnel ou des solutions combinées)
• Poids maximum d'un seul panneau :Env. 1 500 kg (équilibré par un système de contrepoids ou des ressorts de torsion robustes)

Conditions d'installation et exigences techniques

Porte à levage verticala des exigences spécifiques concernant les structures du bâtiment et les conditions d’installation. Ces facteurs doivent être confirmés au préalable lors de la phase de planification ou de rénovation du bâtiment.

Dégagement minimum pour la tête :

Profondeur du mur des deux côtés de l'ouverture :

Capacité de charge au-dessus de l'ouverture de la porte :

Exigences de planéité du sol :

Exigences d'alimentation :

Enquête de site professionnelle par Lynxcool :

Lynxcool fournit des services professionnels d'évaluation des installations utilisant des télémètres laser, des scanners muraux et des niveaux de précision pour évaluer avec précision les conditions du site. UN"Rapport de confirmation des conditions d'installation de l'ouverture de la porte"est fourni après inspection. Si les conditions existantes ne répondent pas aux exigences, Lynxcool peut proposer des recommandations de modifications structurelles et des solutions techniques.

Systèmes de contrôle et accessoires en option

Configuration de contrôle standard :

Boîtier de commande local (boutons Start/Stop/Arrêt d'urgence, voyants d'état)

Télécommande sans fil portable (portée effective ≥30 m)

Fins de course mécaniques (positions de fin de course supérieure et inférieure)

Options personnalisables :

Entraînement à fréquence variable (VFD) : permet un démarrage/arrêt en douceur, réduit les chocs mécaniques et permet des vitesses de levage réglables (généralement 0,15 à 0,3 m/s)

Contrôle basé sur des capteurs : boucles d'induction géomagnétique, radar à micro-ondes, faisceaux de sécurité infrarouges

Interface de verrouillage : sortie de signal à contact sec pour le verrouillage avec des équipements tels que des convoyeurs, des plates-formes élévatrices ou des rideaux d'air

Surveillance à distance : télécharge l'état de la porte sur une plate-forme cloud via des modules 4G ou Wi-Fi, permettant la surveillance des applications mobiles et les notifications d'alarme

"Door-in-door" (Wicket door) : Une petite porte d'accès intégrée au panneau de porte principale pour le passage des piétons, réduisant la fréquence d'ouverture de la porte principale

Entretien et Service Après-Vente

Entretien courant :
Une inspection semestrielle est recommandée pour vérifier l'usure du câble métallique, l'alignement du rail de guidage et le serrage des boulons. Les bandes d'étanchéité doivent être nettoyées et traitées régulièrement avec des agents de protection. Les roulements et les chaînes doivent être lubrifiés chaque année pour maintenir un fonctionnement fluide.

Assistance au dépannage :
Les problèmes courants tels que la résistance au mouvement de la porte, la surchauffe du moteur et les pannes de télécommande sont pris en charge par des procédures de diagnostic rapides et des conseils techniques à distance.

Politique de garantie :

• Structure de la porte :Garantie 2 ans
• Composants électriques (moteur, contrôleur, capteurs) :Garantie 1 an
• Pièces d'usure (bandes d'étanchéité, rouleaux) : Support de remplacement à tarif préférentiel

Service d'urgence :
Lynxcool fournit des services de réponse rapide dans les grandes villes nationales, avec une assistance sur site disponible dans48 heures. Des réparations d'urgence ou des solutions d'étanchéité temporaires sont fournies pour minimiser les temps d'arrêt opérationnels.

Pourquoi choisir la porte à levage vertical Lynxcool

Lynxcool n'est pas seulement un fabricant de portes industrielles mais également un prestataire de services d'ingénierie spécialisé dans les systèmes de réfrigération et les installations de la chaîne du froid. Choisir la porte à levage vertical Lynxcool, c'est recevoir :

Solutions d'ingénierie intégrées :
La conception des portes est coordonnée avec les systèmes d'isolation des chambres froides, les équipements de réfrigération et les opérations logistiques pour éviter les problèmes de compatibilité lors de l'installation et du fonctionnement.

Capacité d'installation qualifiée :
Avec des qualifications professionnelles en installation mécanique et électrique etCertification d'installation de canalisations sous pression GC2, Lynxcool garantit une construction conforme et réduit les risques d'acceptation.

Expérience approfondie en matière de projets :
Ayant réalisé des centaines de projets de portes industrielles, Lynxcool comprend les normes techniques et les exigences opérationnelles des industries agroalimentaire, pharmaceutique et logistique.

Support de service localisé :
Soutenu par son siège social de Qingdao, Lynxcool fournit des services complets sur le cycle de vie, y compris l'inspection du site, la conception personnalisée, l'installation, la maintenance et l'assistance technique.

Foire aux questions (FAQ) sur la porte à levage vertical

1. Qu’est-ce qu’une porte à levage vertical ?

A Porte à levage verticalest un système de porte industrielle dans lequel le panneau de porte se déplace verticalement le long de rails muraux droits et se gare directement au-dessus de l'ouverture de la porte lorsqu'il est complètement ouvert.

Contrairement aux portes basculantes sectionnelles traditionnelles, les portes à levage vertical ne nécessitent pas de sections de rail courbes ou horizontales. Il n'y a aucun composant suspendu sous le plafond, ce qui permet d'utiliser pleinement l'espace aérien pour installer des systèmes de convoyeurs, des éclairages, des conduits de ventilation, des ponts roulants et d'autres équipements.

2. Quelle est la différence entre une porte à levage vertical et une porte à levage élevé ?

Les deux systèmes de portes sont conçus pour des bâtiments avec de hauts plafonds, mais leurs configurations de rails sont différentes :

En termes simples, unLa porte à grande levée est une solution de compromis, tandis qu'unLa porte à levage vertical offre une utilisation maximale de l'espace aérien.

3. Où les portes à levage vertical sont-elles couramment utilisées ?

En raison de leur grande efficacité spatiale, de leurs excellentes performances d’étanchéité et de leur adéquation aux environnements exigeants, les portes à levage vertical sont largement utilisées dans :

• Installations de la chaîne du froid, y compris chambres froides et entrepôts frigorifiques
• Usines de transformation des aliments et cuisines centrales
• Centres de distribution logistique et quais de chargement
• Ateliers de réparation automobile et garages pour camping-cars
• Casernes de pompiers et garages pour véhicules spéciaux
• Bâtiments industriels nécessitant des ponts roulants ou des équipements suspendus

4. Quel espace aérien est nécessaire pour installer une porte à levage vertical ?

L’exigence clé est que la hauteur libre au-dessus de l’ouverture de la porte soit :

Hauteur d'ouverture de porte + minimum 500mm

Exemple:
Pour une ouverture de porte d'une hauteur de4 mètres, le bâtiment doit fournir au moins4,5 mètres de hauteur libre.

Les exigences d'installation supplémentaires incluent :

• MinimumEspace mural de 300 mm de chaque côtépour rails de guidage et supports
• Écart de planéité du sol à l'intérieur±3mmpour garantir une bonne performance d'étanchéité du fond

Une étude professionnelle du site est recommandée avant l'installation pour confirmer si la structure du bâtiment répond aux exigences.

5. Quels systèmes de protection de sécurité sont équipés sur les portes à levage vertical ?

Les configurations de sécurité standard incluent :

Dispositif de freinage antichute :
Verrouille automatiquement le panneau de porte en cas de défaillance du câble ou de la chaîne, évitant ainsi toute chute accidentelle.

Détection d'obstacles et inversion automatique :
Un bord de détection pneumatique inférieur ou un bord de sécurité photoélectrique détecte les obstacles et arrête et inverse immédiatement le mouvement de la porte.

Fonctionnement manuel d'urgence :
Un système de palan manuel à manivelle ou à chaîne permet le fonctionnement en cas de panne de courant.

Protection à double limite :
Les interrupteurs de fin de course mécaniques et électroniques fonctionnent ensemble pour empêcher les opérations en dépassement de course.

Ces systèmes de sécurité garantissent un fonctionnement fiable dans diverses conditions inattendues.

6. Comment entretenir une porte à levage vertical ?

Les procédures de maintenance recommandées comprennent :

• Retirez régulièrement la poussière et les corps étrangers des rails de guidage pour garder les rails propres
• Vérifier l'usure et la tension des câbles tous les trois mois
• Lubrifiez les roulements, les rouleaux, les chaînes et autres composants mobiles tous les six mois.
• Inspectez régulièrement les bandes d'étanchéité et remplacez les composants vieillis si nécessaire.
• Effectuez un test d'équilibre manuel : débranchez l'alimentation et soulevez la porte à moitié ; la porte doit rester stable sans tomber ni monter

Une maintenance appropriée contribue à prolonger la durée de vie et à réduire les temps d'arrêt imprévus.

7. Quels sont les problèmes courants et les solutions des portes à levage vertical ?

Pour les pannes complexes, des techniciens de service professionnels doivent être contactés pour une inspection et une réparation.

8. Comment puis-je obtenir une solution et un devis personnalisés pour les portes à levage vertical ?

Lynxcool fournit un support de projet complet, comprenant :

• Inspection des lieux
• Conception de solutions
• Fabrication d'équipements
• Installation et mise en service
• Service après-vente

Pour recevoir une proposition et un devis personnalisés, veuillez fournir :

• Dimensions de l'ouverture de la porte (largeur × hauteur)
• Photos du chantier ou dessins architecturaux
• Conditions d'exploitation (température, exigences de propreté, etc.)
• Exigences particulières (conception antidéflagrante, construction en acier inoxydable, systèmes de contrôle intégrés, etc.)

L'équipe technique de Lynxcool évaluera les exigences de votre projet et fournira une solution de porte à levage vertical adaptée.
