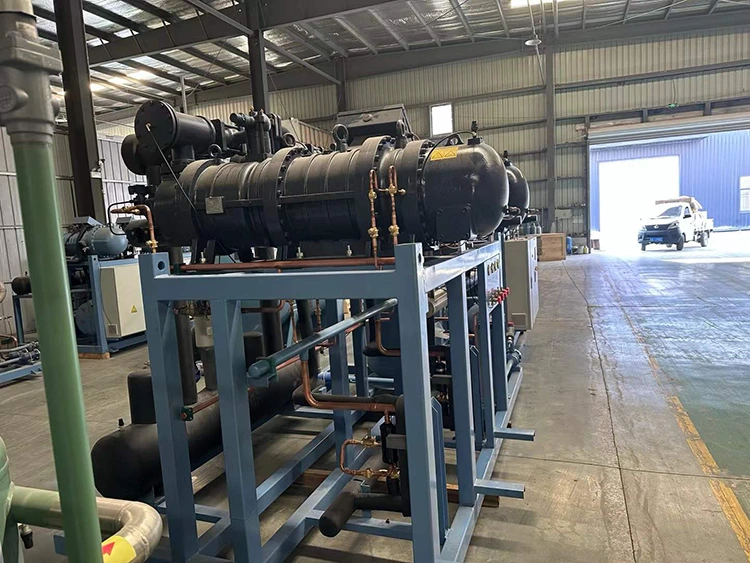

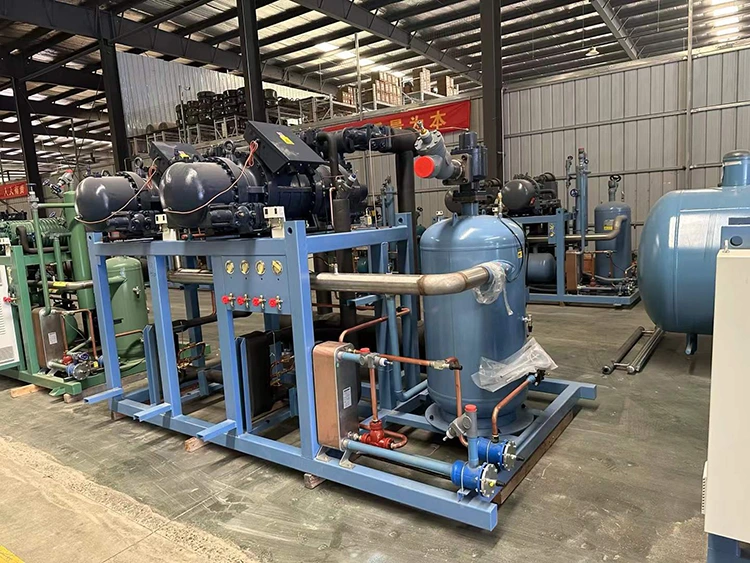

Lynxcool fabrique des compresseurs de réfrigération à vis semi-hermétiques à deux étages pour les systèmes de réfrigération industriels et commerciaux nécessitant un fonctionnement stable à basse température. L'unité combine la technologie de compression à vis semi-hermétique avec une compression à deux étages et un économiseur intégré pour améliorer l'efficacité de la réfrigération et maintenir des performances fiables à basses températures d'évaporation.

Conçue pour l'entreposage frigorifique, la transformation des aliments, la congélation des fruits de mer, les entrepôts pharmaceutiques et le refroidissement des processus industriels, cette unité de réfrigération assemblée en usine fonctionne à des températures d'évaporation allant jusqu'à -50°C. La structure semi-hermétique élimine le besoin de joints d'étanchéité externes, contribuant ainsi à réduire les risques de fuite de réfrigérant et à simplifier l'entretien de routine.

Avec un assemblage monté sur patins, un contrôle basé sur PLC et une régulation flexible de la capacité, l'unité prend en charge une installation rapide, un fonctionnement automatique et une extension du système pour différentes exigences de réfrigération.

Gamme de produits

Principe de fonctionnement de l'unité de compresseur frigorifique à vis semi-hermétique à deux étages

L'unité de compresseur frigorifique à vis semi-hermétique à deux étages fonctionne en comprimant le réfrigérant à travers deux étages de compression à vis pour obtenir un refroidissement efficace dans des conditions de fonctionnement à basse température. Le cycle de réfrigération commence lorsque la vapeur de réfrigérant basse pression entre dans la première étape de compression, où les rotors à double vis compriment le réfrigérant à un niveau de pression intermédiaire.

Après une compression intermédiaire, le réfrigérant passe à travers le système économiseur intégré, où une injection supplémentaire de réfrigérant améliore le débit de réfrigérant et augmente l'efficacité du refroidissement. La deuxième étape de compression augmente encore la pression du réfrigérant avant que le gaz à haute pression n'entre dans le condenseur pour rejeter la chaleur.

Pendant le fonctionnement, le moteur semi-hermétique est refroidi par aspiration de gaz réfrigérant, maintenant ainsi une température stable du moteur et réduisant le besoin de composants de refroidissement supplémentaires. Le système de contrôle PLC surveille en permanence les paramètres de fonctionnement et ajuste la capacité du compresseur en fonction de la demande de réfrigération, garantissant ainsi un contrôle stable de la température et une utilisation efficace de l'énergie.

Comparé aux compresseurs à vis traditionnels à un étage, le processus de compression à deux étages réduit la température de refoulement, améliore les performances sous des taux de compression élevés et permet un fonctionnement fiable dans les applications nécessitant des températures d'évaporation allant jusqu'à -50°C.

Principales fonctionnalités

Structure du compresseur à vis semi-hermétique

La conception semi-hermétique intègre le moteur et le compresseur dans un boîtier étanche, supprimant le joint d'arbre externe couramment utilisé dans les compresseurs de type ouvert. Cette structure réduit les points de fuite potentiels de réfrigérant et protège les composants internes de la contamination externe.

Le moteur est refroidi par aspiration de gaz réfrigérant pendant le fonctionnement, permettant des performances stables sans équipement de refroidissement supplémentaire du moteur. Associé à la protection IP54, le groupe compresseur est adapté à un fonctionnement continu dans les environnements de réfrigération industrielle.

Technologie de compression en deux étapes

Le système de compression à deux étages divise le rapport de pression total en deux étages de compression, réduisant ainsi la charge de travail de chaque étage et améliorant la stabilité de fonctionnement dans des conditions de basse température.

Cette conception abaisse la température de refoulement, réduit les contraintes thermiques sur les composants du compresseur et maintient un fonctionnement efficace lorsque les températures d'évaporation atteignent -50°C. Il est particulièrement adapté aux applications de surgélation, de transformation des produits de la mer et de stockage à basse température où les systèmes à un étage peuvent subir une perte d'efficacité.

Système économiseur intégré

L'économiseur intégré améliore les performances du cycle de réfrigération en injectant un réfrigérant à pression intermédiaire dans le processus de compression. Cela augmente la circulation du réfrigérant et améliore la capacité de refroidissement dans des conditions de fonctionnement à basse température.

Par rapport aux systèmes conventionnels sans technologie d'économiseur, l'unité offre une efficacité énergétique améliorée et des performances plus stables lors d'un fonctionnement à forte charge, contribuant ainsi à réduire les coûts d'exploitation à long terme.

Conception de patins assemblés en usine

Tous les principaux composants, y compris le compresseur à vis, le séparateur d'huile, le système de tuyauterie, les vannes et l'armoire de commande, sont assemblés sur un seul châssis avant expédition.

Cette structure intégrée réduit le travail d'installation sur site et contribue à raccourcir le temps de mise en service. L'encombrement compact rend également l'unité adaptée aux salles de réfrigération avec un espace d'installation limité ou aux projets de rénovation nécessitant le remplacement de l'équipement.

Système de contrôle PLC intelligent

L'unité de compresseur est équipée d'un contrôle automatique basé sur PLC et d'une interface de commande à écran tactile pour une gestion pratique du système.

Le système de contrôle surveille les paramètres de fonctionnement, notamment la pression, la température, l'état du compresseur et les alarmes de sécurité. Il prend en charge l'ajustement automatique de la capacité, la communication à distance et l'intégration avec les systèmes de gestion de la réfrigération via des protocoles de communication standard.

Compatibilité flexible des réfrigérants

L'unité prend en charge plusieurs réfrigérants pour répondre aux différentes exigences régionales et conceptions de systèmes de réfrigération. Les réfrigérants disponibles incluent le R134a, le R404A, le R507A et le R449A, avec des configurations personnalisées disponibles pour les exigences spécifiques du projet.

Cette flexibilité permet à l'unité de compresseur d'être appliquée dans divers environnements de réfrigération commerciale et industrielle.

Paramètres techniques

Les détails du compresseur frigorifique à vis semi-hermétique à deux étages sont les suivants :

Paramètre	Spécification
Type de compresseur	Compresseur bivis semi-hermétique
Méthode de compression	Compression à deux étages avec injection d'économiseur
Capacité de refroidissement	30 kW - 800 kW
Température d'évaporation	-20°C à -50°C
Température de condensation	+30°C à +45°C
Régulation de la capacité	Réglage continu de 25 % à 100 %
Réfrigérant	R134a / R404A / R507A / R449A
Refroidissement du moteur	Refroidissement des gaz aspirés
Tension du moteur	380 V / triphasé / 50 Hz
Tension optionnelle	460 V/60 Hz
Niveau de protection	IP54
Système de contrôle	Automate + IHM à écran tactile
Plage de COP	2,0 - 2,8
Niveau de bruit	≤78 dB(A) à 1 mètre

Applications

Entreposage frigorifique et transformation des aliments

L'unité de compresseur offre des performances de refroidissement stables pour les chambres froides, les entrepôts de distribution, la transformation de la volaille, la production de viande et les installations de congélation de fruits de mer. Sa capacité de fonctionnement à basse température permet de maintenir des conditions de réfrigération constantes pendant une production continue.

Réfrigération pharmaceutique

Pour le stockage pharmaceutique et les produits sensibles à la température, l'unité offre un contrôle fiable du refroidissement avec des fonctions de surveillance automatique pour maintenir des conditions de fonctionnement stables et réduire les fluctuations de température.

Refroidissement des processus industriels

Le système convient aux applications industrielles, notamment le traitement chimique, la fabrication électronique, la production textile et d'autres processus nécessitant un contrôle continu de la température et des performances de refroidissement fiables.

Efficacité énergétique et avantages opérationnels

La structure de compression à deux étages améliore l'efficacité dans des conditions de taux de compression élevé en réduisant la charge de pression de chaque étage de compression. Une température de refoulement plus basse contribue à réduire le stress thermique et à améliorer la durée de vie du compresseur.

L'économiseur intégré augmente l'efficacité du cycle de réfrigération en améliorant la circulation du réfrigérant, tandis que la structure semi-hermétique réduit les risques de fuite par rapport aux conceptions traditionnelles de compresseurs de type ouvert.

La combinaison d'une technologie de compression efficace, d'un contrôle automatique et d'une intégration montée sur châssis aide les clients à réduire la consommation d'énergie et à simplifier la gestion des opérations à long terme.

Installation et entretien

Exigences d'installation

La structure sur patins assemblée en usine réduit les exigences d’installation sur site. Après avoir positionné l'unité, les clients doivent principalement effectuer les raccordements de la tuyauterie de réfrigérant, le câblage électrique et la mise en service du système de contrôle.

La conception compacte permet une installation flexible dans les installations de réfrigération nouvellement construites ainsi que dans les systèmes existants nécessitant le remplacement d'équipements ou une extension de capacité.

Exigences d'entretien

La structure semi-hermétique réduit les besoins de maintenance de routine en éliminant les joints d'étanchéité externes et en protégeant les composants internes dans un boîtier étanche.

La maintenance quotidienne comprend principalement la vérification de la charge de réfrigérant, du niveau d'huile, de la pression de fonctionnement, des paramètres de température et des enregistrements d'alarme du PLC. Les composants standardisés simplifient également le remplacement des pièces de rechange et réduisent les temps d'arrêt.

Pourquoi choisir Lynxcool ?

Expérience dans la fabrication de produits de réfrigération industrielle

Lynxcool est spécialisé dans les équipements de réfrigération pour les applications de chaîne du froid, de transformation des aliments et de refroidissement industriel. L'entreprise développe des groupes compresseurs en fonction de différentes exigences de température, capacités de refroidissement et environnements de fonctionnement.

Assistance technique avant livraison

Lynxcool fournit une assistance technique comprenant la sélection du système de réfrigération, le calcul de la capacité de refroidissement, la configuration de l'équipement, les dessins d'installation et les recommandations de fonctionnement pour aider les clients à sélectionner des solutions appropriées.

Assemblage et tests en usine

Chaque unité de compresseur est assemblée et inspectée avant expédition. Les procédures de test comprennent les contrôles de fonctionnement du compresseur, la vérification du système de contrôle, les tests de protection de sécurité et la confirmation des paramètres de fonctionnement.

Solutions de réfrigération personnalisées

Lynxcool prend en charge la personnalisation de la capacité du compresseur, de la configuration du réfrigérant, des systèmes de contrôle et de la disposition des équipements en fonction des exigences spécifiques du projet.

Service d'assistance mondial

Des services de consultation technique, d'assistance en matière de pièces de rechange et de dépannage à distance sont disponibles pour aider les clients internationaux à maintenir un fonctionnement stable du système de réfrigération.

FAQ

Qu'est-ce qu'un compresseur frigorifique à vis semi-hermétique à deux étages ?

Une unité de compresseur frigorifique à vis semi-hermétique à deux étages combine une structure de compresseur à vis scellée avec une technologie de compression à deux étages. Il est conçu pour les systèmes de réfrigération nécessitant un fonctionnement stable sous de basses températures d'évaporation et des taux de compression élevés.

Quels sont les avantages de la compression en deux étapes ?

La compression à deux étages réduit le rapport de pression géré par chaque étage de compression, abaissant ainsi la température de refoulement et améliorant l'efficacité lors du fonctionnement à basse température. Il convient aux applications telles que les systèmes de congélation et les entrepôts frigorifiques.

Quelle plage de température ce compresseur peut-il atteindre ?

L'unité peut fonctionner à des températures d'évaporation comprises entre -20 °C et -50 °C selon la sélection du réfrigérant, la configuration du système et les conditions de fonctionnement.

Quels réfrigérants sont disponibles ?

Les options de réfrigérant standard incluent le R134a, le R404A, le R507A et le R449A. Des configurations de réfrigérant personnalisées peuvent être fournies en fonction des exigences du projet.

Quelles industries utilisent ce groupe frigorifique ?

Il est largement utilisé dans la transformation des aliments, la congélation des fruits de mer, l’entreposage frigorifique, la réfrigération pharmaceutique, le refroidissement chimique et le refroidissement des processus industriels.

L'unité nécessite-t-elle une installation compliquée ?

La conception montée sur patins intègre les principaux composants avant la livraison, réduisant ainsi le travail de tuyauterie sur site et simplifiant l'installation et la mise en service.

Comment la conception semi-hermétique réduit-elle la maintenance ?

La structure scellée élimine les joints d'étanchéité externes et réduit les risques de fuite de réfrigérant, contribuant ainsi à réduire la fréquence de maintenance pendant un fonctionnement à long terme.

La capacité de refroidissement peut-elle être ajustée ?

Oui. L'unité prend en charge une régulation continue de la capacité de 25 à 100 %, permettant à la puissance de refroidissement de répondre aux différentes exigences de charge.
