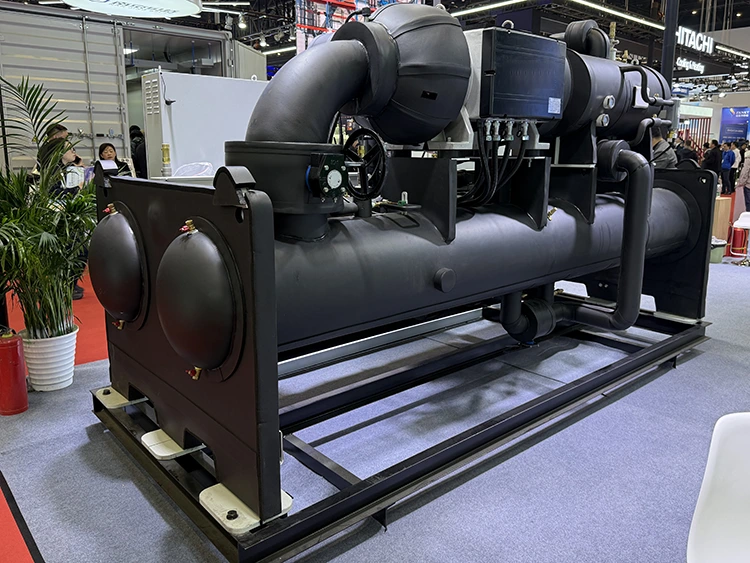

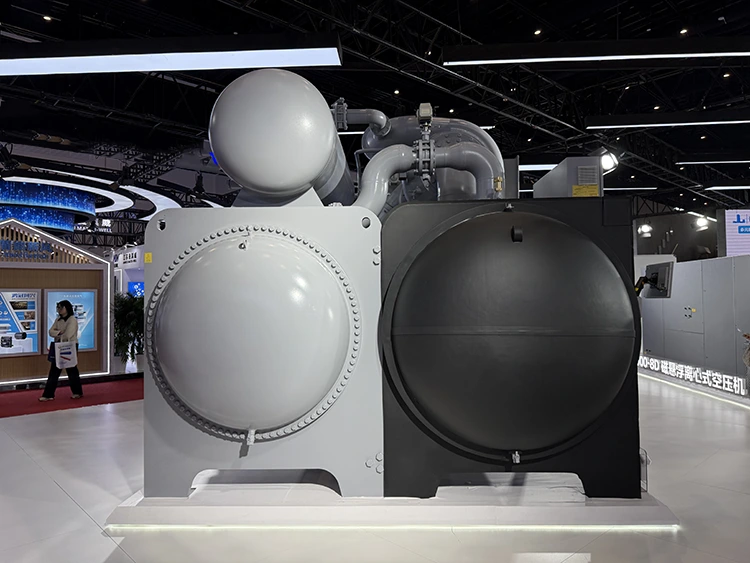

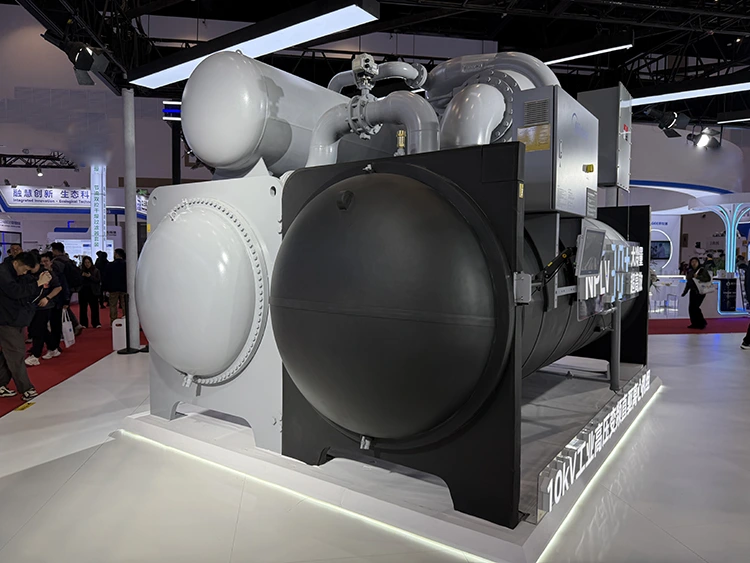

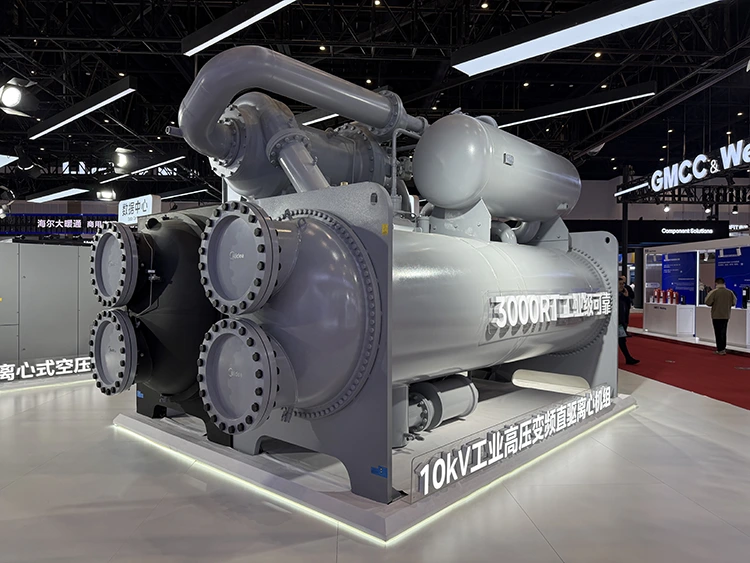

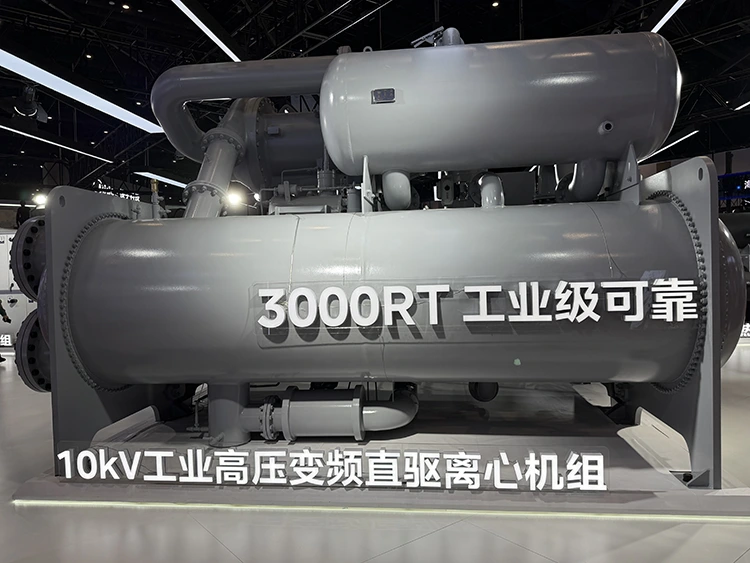

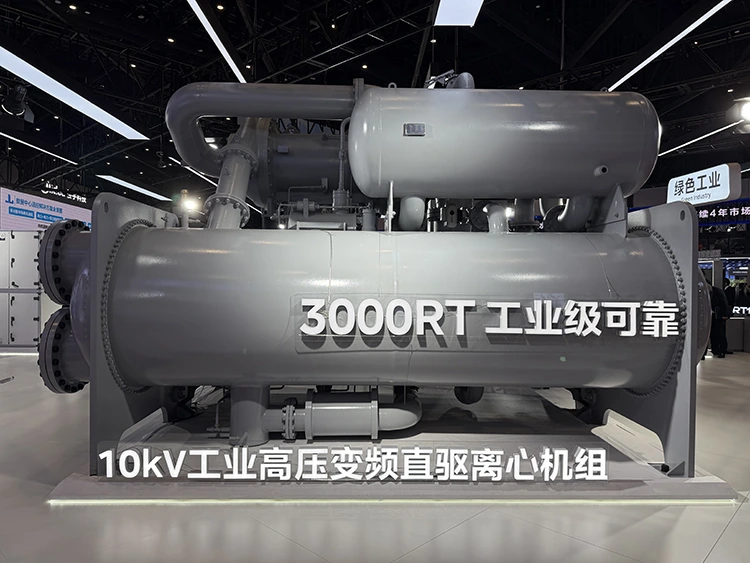

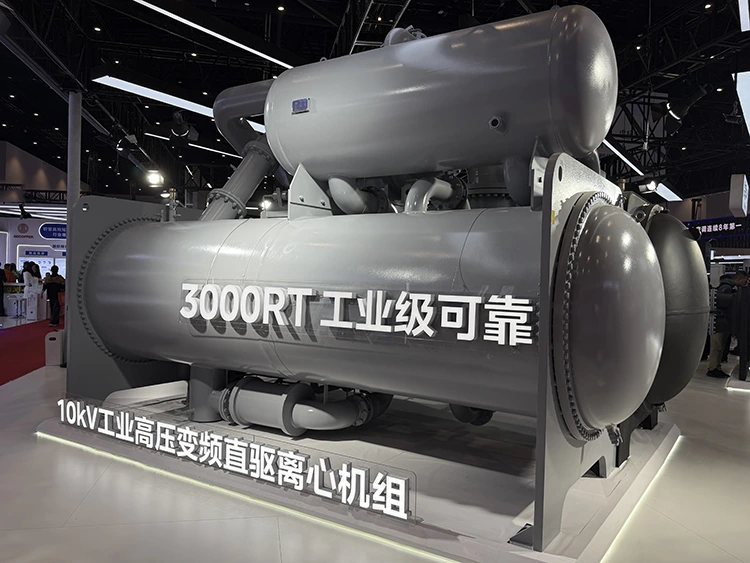

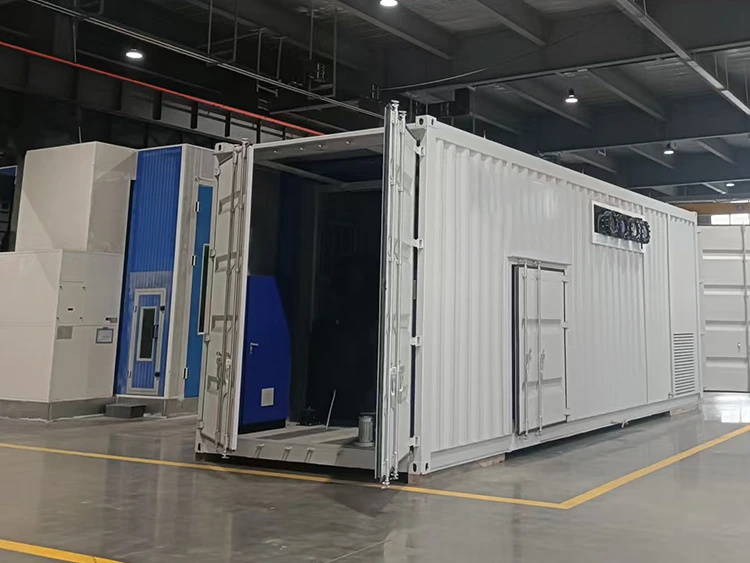

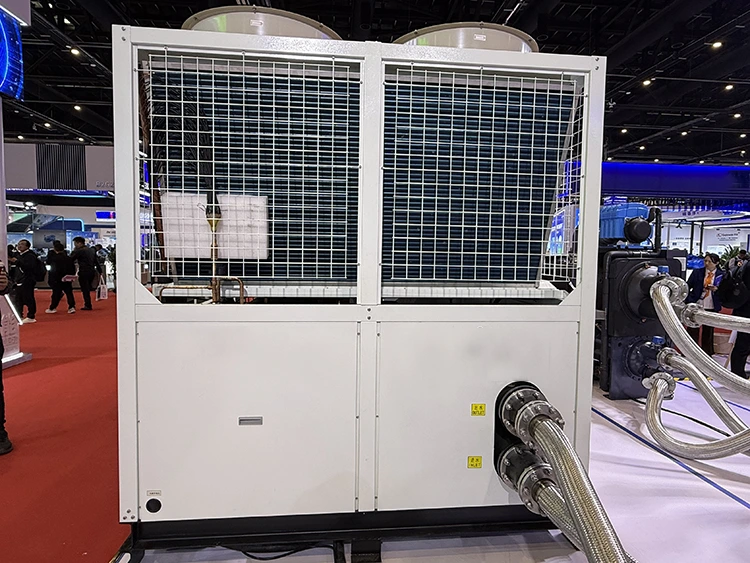

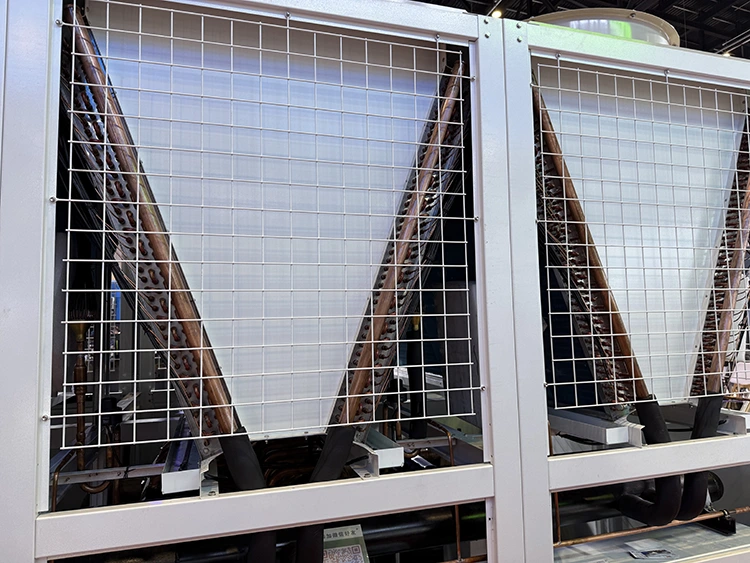

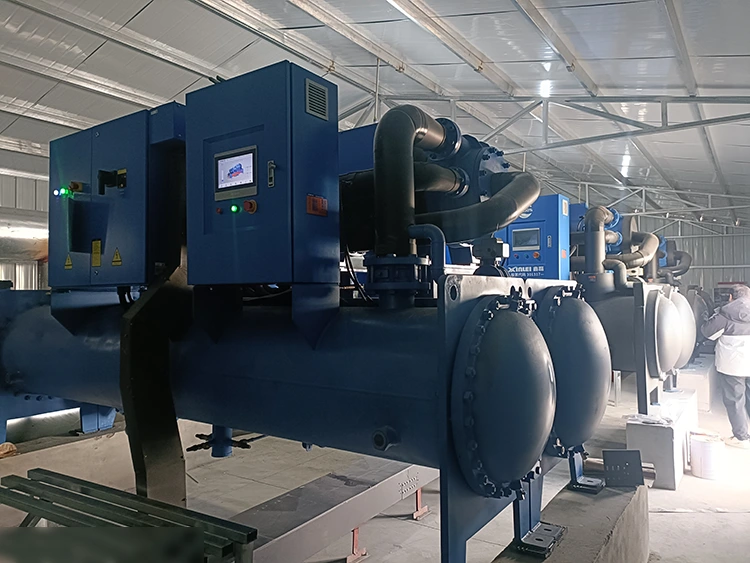

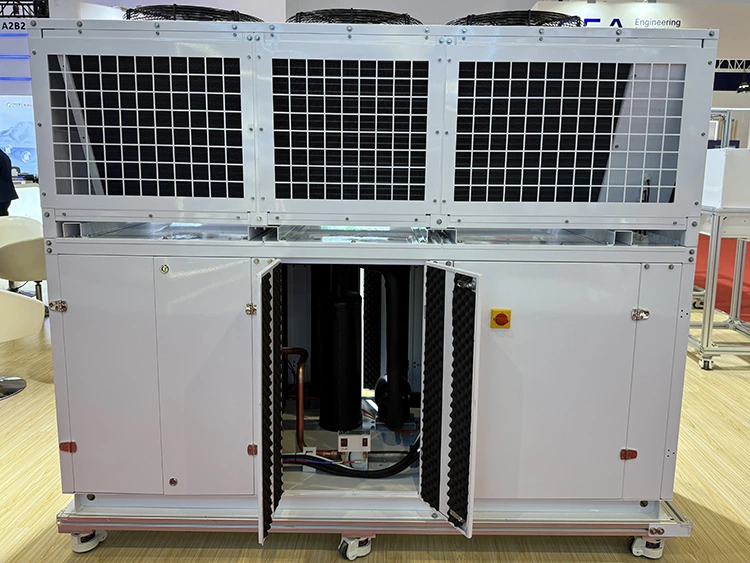

Unité de refroidissement centrifuge à lévitation magnétique

Dans le portefeuille de solutions de réfrigération de Lynxcool, l'unité de refroidissement centrifuge à lévitation magnétique n'est pas fournie en tant que produit standard autonome. Au lieu de cela, il sert de module de source de refroidissement central au sein d’un système de réfrigération intégré. En fonction des exigences de charge de refroidissement du projet, des variations de charge annuelles, des conditions de l'eau de refroidissement et de la configuration des équipements terminaux, Lynxcool fournit une ingénierie complète du système, y compris la sélection du refroidisseur, la conception de la tuyauterie, le calcul hydraulique et le développement d'une stratégie de contrôle.

La valeur finale fournie aux clients provient à la fois des performances techniques du refroidisseur lui-même et de l'expérience de Lynxcool en ingénierie de systèmes de réfrigération et en mise en œuvre de projets.

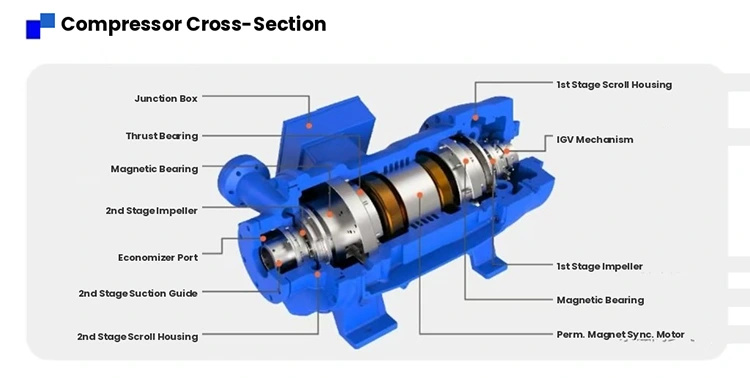

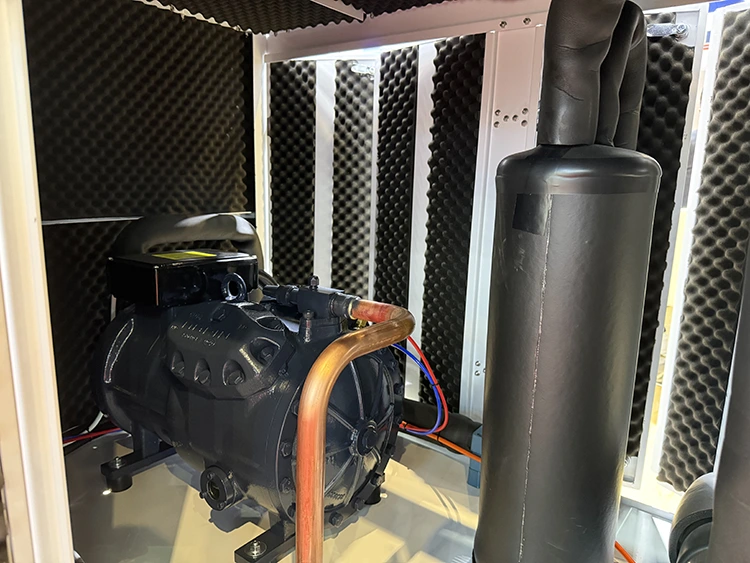

Structure du compresseur : roulement magnétique et moteur synchrone à aimant permanent

Le compresseur est le composant central du refroidisseur centrifuge. Le compresseur centrifuge à sustentation magnétique utilise un système de roulement magnétique actif, qui suspend le rotor en position centrale grâce à la force électromagnétique pendant le fonctionnement. Puisqu’il n’y a pas de contact physique entre le rotor et le stator, la friction mécanique entre les composants rotatifs est éliminée.

Le système de roulement magnétique utilise des capteurs de déplacement pour surveiller la position du rotor en temps réel. Le contrôleur ajuste le courant circulant dans les bobines électromagnétiques en fonction du retour du capteur, maintenant le rotor dans le jeu de lévitation conçu pendant le fonctionnement.

Le compresseur est entraîné par un moteur synchrone à aimant permanent (PMSM). Des aimants permanents sont intégrés à l'intérieur du rotor et le champ magnétique tournant généré par le stator sous tension entraîne directement le rotor. Le moteur et la turbine sont connectés via une structure coaxiale directe, éliminant les engrenages et accouplements traditionnels pour augmenter la vitesse.

En simplifiant la structure de la transmission, le nombre de pièces mécaniques mobiles est réduit, tandis que les pertes mécaniques, les vibrations et le bruit de fonctionnement provoqués par la transmission par engrenages sont évités.

La turbine adopte une conception de flux tridimensionnel. Grâce à l'optimisation de la dynamique des fluides computationnelle (CFD), le profil de la pale et la géométrie du canal d'écoulement sont conçus pour améliorer l'efficacité de la compression des gaz lors d'une rotation à grande vitesse.

Cycle de réfrigération et système d'échange de chaleur

L'unité adopte un cycle de réfrigération à compression de vapeur, dans lequel le réfrigérant effectue quatre processus au sein d'un système fermé : compression, condensation, expansion et évaporation.

L'évaporateur adopte une conception d'échangeur de chaleur de type inondé ou à film tombant. L'eau glacée circule à l'intérieur des tubes, tandis que le réfrigérant circule du côté de la coque. Le réfrigérant liquide absorbe la chaleur de l'eau glacée du côté de l'évaporateur et s'évapore en vapeur, réduisant ainsi la température de l'eau glacée à la valeur prédéfinie.

Des tubes de transfert de chaleur à haut rendement sont installés à l'intérieur de l'évaporateur. La surface extérieure des tubes est spécialement traitée pour augmenter la zone de transfert de chaleur et améliorer les performances de transfert de chaleur en ébullition.

Le compresseur aspire la vapeur de réfrigérant à basse température et basse pression générée dans l'évaporateur. Après avoir été comprimé par la turbine rotative à grande vitesse, le réfrigérant devient un gaz à haute température et haute pression et pénètre dans le condenseur.

Le condenseur adopte généralement une structure à coque et tube refroidie à l'eau. L'eau de refroidissement circule à l'intérieur des tubes, tandis que le réfrigérant se condense du côté de la coque et libère de la chaleur, passant du gaz à haute pression au liquide à haute pression.

Les tubes de transfert de chaleur du condenseur sont également conçus avec des tubes filetés à haut rendement ou des tubes à surface améliorée pour améliorer les performances d'échange thermique et réduire la chute de pression côté eau.

Le réfrigérant liquide à haute pression traverse le dispositif de détente, tel qu'un détendeur électronique ou un orifice fixe, où la pression et la température sont réduites avant d'entrer dans l'évaporateur. Ceci termine le cycle de réfrigération.

Principales spécifications techniques

Fonctionnement sans huile et efficacité du transfert de chaleur

Les compresseurs à vis ou centrifuges traditionnels utilisent de l'huile lubrifiante pour réduire la friction entre les roulements et les composants rotatifs. Pendant le fonctionnement, une certaine quantité d'huile peut pénétrer dans le circuit frigorifique avec le réfrigérant et circuler à travers l'évaporateur et le condenseur.

Du côté basse température de l'évaporateur, la viscosité de l'huile lubrifiante augmente et peut s'accumuler à la surface des tubes de transfert de chaleur, créant une résistance thermique supplémentaire. Cela réduit l'efficacité de l'évaporation et affecte progressivement les performances de transfert de chaleur du refroidisseur.

Pour maintenir l'efficacité de fonctionnement, les systèmes conventionnels nécessitent généralement un entretien régulier des séparateurs d'huile, des systèmes de retour d'huile et un nettoyage des tubes de l'échangeur de chaleur.

Le compresseur à sustentation magnétique fonctionne sans huile lubrifiante. Comme aucune huile ne pénètre dans le circuit frigorifique, les surfaces d’échange thermique de l’évaporateur et du condenseur restent propres pendant toute la durée de vie de l’équipement.

En conséquence, les performances de transfert de chaleur ne diminuent pas progressivement en raison de la contamination par l'huile. Dans des conditions normales de fonctionnement, la capacité de refroidissement et le taux d'efficacité énergétique peuvent rester proches des valeurs nominales d'usine après plusieurs années de fonctionnement.

Entraînement à fréquence variable et contrôle de capacité

Le refroidisseur utilise une technologie d'entraînement à fréquence variable pour ajuster la vitesse du compresseur en fonction de la demande réelle de refroidissement.

Le contrôleur compare en permanence la température de sortie de l'eau glacée avec la valeur prédéfinie et ajuste la vitesse du moteur du compresseur en fonction des besoins actuels de la charge. Dans des conditions de charge partielle, le moteur fonctionne en dessous de la vitesse nominale, réduisant ainsi la vitesse de la turbine et la capacité du compresseur. La consommation électrique diminue considérablement à mesure que la vitesse de rotation diminue.

L'onduleur intègre des algorithmes de contrôle PID et des fonctions de prédiction de charge. En analysant le taux de changement de température de l'eau glacée, le système de contrôle ajuste dynamiquement la vitesse du compresseur pour éviter les démarrages et arrêts fréquents et les grandes fluctuations de température.

Une fois que la température de l'eau glacée atteint le point de consigne, l'unité peut continuer à fonctionner à un niveau de vitesse inférieur, maintenant ainsi une température de sortie d'eau stable tout en réduisant la consommation d'énergie.

Comparaison : série SMP et refroidisseurs centrifuges conventionnels

Sélection de l'évaporateur et du condenseur

La zone de transfert de chaleur de l'évaporateur et du condenseur affecte directement la capacité de refroidissement et l'efficacité énergétique du refroidisseur. Lors de la conception du projet, Lynxcool sélectionne et configure les échangeurs de chaleur en fonction des températures d'entrée et de sortie de l'eau glacée du client, des conditions de l'eau de refroidissement, des exigences de qualité de l'eau et des facteurs d'encrassement.

Pour les applications nécessitant des températures d'entrée d'eau plus élevées ou des températures de sortie d'eau glacée plus basses, l'évaporateur peut être conçu avec une zone de transfert de chaleur plus grande pour maintenir une différence de température appropriée entre la température d'évaporation du réfrigérant et la température de sortie d'eau glacée, généralement comprise entre 4 et 6 ℃.

Pour les projets situés dans des zones à forte dureté de l'eau, l'épaisseur de la paroi du tube du condenseur et la vitesse interne de l'eau peuvent être optimisées pour réduire la formation de tartre et minimiser les risques de corrosion.

Des ports de nettoyage sont réservés aux deux extrémités de la boîte à eau du condenseur, permettant un nettoyage mécanique ou chimique pratique lors d'un entretien futur.

Détendeur électronique et contrôle du débit de réfrigérant

L'unité utilise un détendeur électronique au lieu des détendeurs thermiques traditionnels ou des dispositifs à orifice fixe. Entraînée par un moteur pas à pas, la position de l'aiguille de la vanne peut être ajustée avec précision pour contrôler le débit de réfrigérant.

Le système de contrôle régule le degré d'ouverture du détendeur électronique en fonction des paramètres de fonctionnement en temps réel, notamment la surchauffe du réfrigérant à la sortie de l'évaporateur, la pression d'aspiration du compresseur et la température de refoulement.

En ajustant continuellement le débit de réfrigérant, le système garantit que l'alimentation en réfrigérant correspond à la charge de refroidissement actuelle et permet d'utiliser pleinement la zone de transfert de chaleur de l'évaporateur.

Le détendeur électronique offre une vitesse de réponse rapide et une large plage de réglage. Lors du démarrage, il augmente progressivement le débit de réfrigérant pour réduire le risque de pénétration de réfrigérant liquide dans le compresseur.

En fonctionnement à charge partielle, la vanne maintient une position d'ouverture appropriée pour garantir des conditions d'évaporation stables et des performances de transfert de chaleur efficaces.

Système de contrôle intelligent

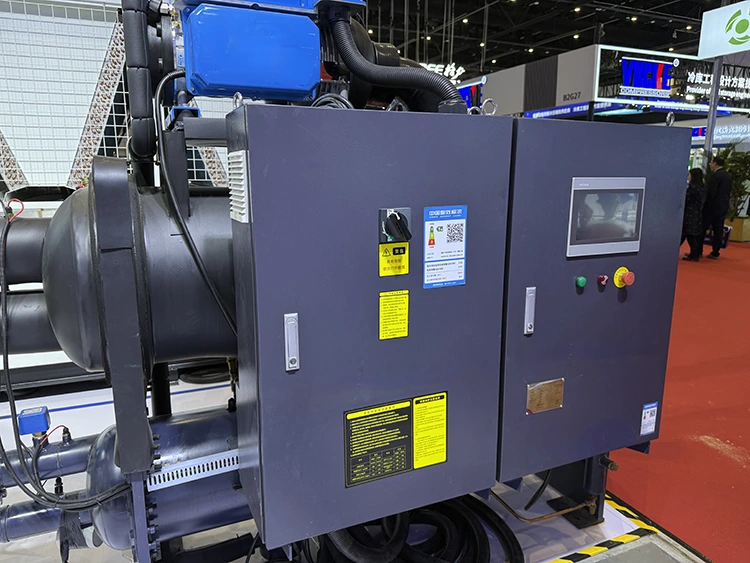

Le système de contrôle du refroidisseur est développé sur la base d'une plate-forme PLC de qualité industrielle et équipé d'une interface homme-machine (IHM) à écran tactile.

La logique de contrôle comprend le contrôle du démarrage et de l'arrêt du compresseur, la régulation de la vitesse, le réglage du détendeur, le verrouillage de la pompe à eau glacée, la protection contre le gel, la protection contre les hautes et basses pressions, la protection contre la température de refoulement, la protection contre les surcharges, la protection contre la perte de phase et la surveillance du commutateur de débit d'eau.

Les paramètres de fonctionnement sont affichés et enregistrés en temps réel via l'interface de contrôle, notamment :

Température d'entrée et de sortie d'eau glacée

Température d'entrée et de sortie de l'eau de refroidissement

Pression d'évaporation

Pression de condensation

Température de décharge

Courant moteur

Jeu des roulements

Température des roulements

Valeur vibratoire

Vitesse du compresseur

Heures d'ouverture

Le système de contrôle prend en charge les protocoles de communication standard, notamment Modbus RTU et Modbus TCP/IP en option. Il peut échanger des données avec les systèmes d'automatisation des bâtiments (BAS) ou les systèmes de gestion de l'énergie des usines (EMS).

La surveillance à distance peut être réalisée via des réseaux filaires ou des modules sans fil 4G. Le personnel d'exploitation peut vérifier à distance l'état de l'équipement, recevoir des alarmes de panne et ajuster les paramètres de fonctionnement sans être physiquement présent sur le site de l'équipement.

Adaptabilité et plage de fonctionnement du système d’eau de refroidissement

Le refroidisseur centrifuge à sustentation magnétique dispose d'une large plage de fonctionnement pour les conditions de température d'entrée de l'eau de refroidissement. Lorsque la température de l'eau de refroidissement est relativement basse, comme en hiver ou pendant les saisons de transition, l'unité peut fonctionner sous une pression de condensation plus faible, ce qui entraîne une réduction de la consommation électrique du compresseur.

La fonction de contrôle de la pression du condenseur garantit un fonctionnement stable lorsque la température de l'eau de refroidissement est inférieure aux conditions de conception. Le système de contrôle évite un fonctionnement instable causé par une migration de réfrigérant ou un taux de compression excessivement bas.

La température d'entrée d'eau de refroidissement maximale autorisée est généralement de 35 à 38 ℃, selon le modèle de compresseur et le type de réfrigérant.

La plage de réglage de la température de sortie de l'eau glacée est généralement comprise entre 5 et 20 ℃. Pour les applications de climatisation standard, la condition typique de l'eau réfrigérée est de 7 ℃ d'eau de sortie et de 12 ℃ d'eau de retour. Pour le refroidissement des processus industriels, la température de sortie peut être ajustée en fonction des exigences du processus, généralement entre 5 et 10 ℃.

Contrôle des surtensions et stabilité de fonctionnement

Les compresseurs centrifuges peuvent subir des conditions de surtension en cas de fonctionnement à faible charge ou à pression de condensation élevée. Une surtension se produit lorsque le flux d'air s'inverse à la sortie de la turbine, provoquant des fluctuations de pression et un fonctionnement instable du compresseur. Dans les cas graves, un fonctionnement en surtension continue peut endommager la turbine.

Le compresseur centrifuge à sustentation magnétique utilise une technologie de contrôle actif pour éviter les surtensions. Le contrôleur surveille en permanence les paramètres de fonctionnement, notamment le courant du moteur, la vitesse du compresseur, la pression d'aspiration et la pression de refoulement.

Lorsque le point de fonctionnement s'approche de la limite de surtension, le système de contrôle ajuste automatiquement la vitesse du compresseur ou la position des aubes directrices d'entrée (le cas échéant) pour ramener les conditions de fonctionnement dans une plage stable.

Dans des conditions anormales, telles qu'une température excessive de l'eau de refroidissement ou une réduction soudaine du débit d'eau glacée, le contrôleur donne la priorité aux fonctions de déchargement de protection et d'alarme pour empêcher le compresseur d'entrer dans la zone de surtension.

Sélection du modèle et évaluation des performances

La condition de sélection standard du refroidisseur est basée sur :

Température d'entrée/sortie d'eau glacée : 12 ℃ / 7 ℃

Température d'entrée/sortie d'eau de refroidissement : 30 ℃ / 35 ℃

Température ambiante : 35℃

Dans ces conditions, la plage de puissance frigorifique de l'unité s'étend généralement de 300 kW à 2 000 kW.

La valeur de charge partielle intégrée (IPLV) peut atteindre 8,0 à 9,5 selon le modèle sélectionné et les conditions de fonctionnement.

La capacité de refroidissement et l'efficacité énergétique réelles varient en fonction des conditions du site. Au cours du processus de sélection, Lynxcool évalue les informations du projet, notamment :

Température moyenne annuelle du bulbe humide sur le lieu d'installation

Paramètres de conception de la tour de refroidissement

Répartition annuelle de la charge d'eau glacée

Calendrier de fonctionnement et caractéristiques de charge

Ces paramètres sont utilisés pour déterminer la configuration de refroidisseur la plus adaptée à chaque projet.

Conditions d'installation et exigences en matière de salle des machines

Par rapport aux refroidisseurs à vis traditionnels, les refroidisseurs centrifuges à sustentation magnétique ont des exigences moindres en matière de fondations d'installation.

Grâce à la structure de roulement magnétique sans contact, la transmission des vibrations pendant le fonctionnement est extrêmement faible. Les charges dynamiques et statiques sont réduites, ce qui rend l'unité adaptée aux projets nécessitant des exigences strictes en matière de contrôle des vibrations.

La structure compacte permet à l'unité d'occuper moins d'espace d'installation. Avec la même capacité de refroidissement, l'encombrement peut être réduit d'environ 30 à 40 % par rapport aux systèmes de refroidissement à vis conventionnels.

La hauteur libre recommandée pour la salle des machines est généralement de 3,5 à 4,5 mètres. Un espace de maintenance suffisant doit être réservé autour de l'unité et un espace suffisant doit être prévu aux deux extrémités de l'évaporateur et du condenseur pour le retrait et l'entretien des tubes de l'échangeur de chaleur.

Les raccordements d'eau de refroidissement et d'eau glacée utilisent des raccords à bride standard. Avant l'expédition, l'unité est partiellement chargée de réfrigérant et remplie de gaz inerte protecteur. Après l'installation, le réfrigérant restant est ajouté, suivi de la mise en service du système.

Calendrier de maintenance et exigences d’inspection

La maintenance de routine des unités de refroidissement centrifuges à lévitation magnétique comprend principalement :

Contrôle hebdomadaire :

Vérifier les températures d'entrée/sortie de l'eau glacée et de l'eau de refroidissement.

Vérifier la différence de température entre l'eau d'entrée et de sortie

Contrôle mensuel :

Vérifier l'étanchéité des bornes électriques

Examiner les enregistrements d'opérations de l'écran tactile et l'historique des alarmes

Inspection trimestrielle :

Vérifier la chute de pression du côté de l'eau de l'évaporateur et du condenseur.

Nettoyer les échangeurs de chaleur si la chute de pression dépasse 15% de la valeur initiale

Inspection semestrielle :

Calibrer la précision du capteur de température et de pression

Nettoyer les filtres à eau réfrigérée

Inspection annuelle :

Remplacez l'eau glacée et l'eau de refroidissement si nécessaire

Effectuer des tests de qualité de l'eau

Vérifier l'état de vieillissement des composants électriques

Le système de roulement magnétique ne nécessite pas de remplacement d'huile ou de lubrification régulier. La position du roulement et l'état de fonctionnement sont surveillés en permanence par le contrôleur. Si des conditions anormales se produisent, le système génère une alarme et les techniciens professionnels peuvent effectuer un diagnostic à l'aide d'outils de service dédiés.

Scénarios d'application typiques

Refroidissement du centre de données

Les centres de données fonctionnent en continu tout au long de l'année et nécessitent des performances de refroidissement stables avec des exigences strictes en matière d'efficacité énergétique.

Le refroidisseur centrifuge à sustentation magnétique convient aux systèmes de refroidissement des centres de données en raison de son rendement élevé dans des conditions de charge partielle. Ses caractéristiques de fonctionnement correspondent aux modèles de charge variables des équipements informatiques, contribuant ainsi à réduire la consommation annuelle d'énergie de refroidissement et à améliorer les performances énergétiques globales du centre de données.

Fabrication pharmaceutique et biotechnologique

Les zones de production pharmaceutique nécessitent un contrôle précis de la température de l’eau glacée et un fonctionnement continu et fiable.

L'unité de refroidissement centrifuge à lévitation magnétique peut maintenir une précision de contrôle de la température de sortie d'eau glacée à ± 0,5 ℃. Le système de contrôle prend en charge plusieurs configurations d'unités, y compris le fonctionnement en veille et la logique de contrôle coordonnée, afin d'améliorer la fiabilité du système pour les environnements de production critiques.

Transformation des aliments et logistique de la chaîne du froid

Les installations de transformation des aliments et les entrepôts frigorifiques nécessitent souvent des systèmes de réfrigération fonctionnant sur plusieurs plages de température.

Combinée à la capacité de conception du système de réfrigération de Lynxcool, y compris la sélection d'un évaporateur, d'un condenseur et d'un refroidisseur d'air, l'unité de refroidissement centrifuge à lévitation magnétique peut être intégrée dans des systèmes de refroidissement multi-températures.

Pour les grands centres logistiques de la chaîne du froid, le faible bruit de fonctionnement de l'unité contribue à réduire l'impact sur le personnel de l'entrepôt et les opérations quotidiennes.

Transformation du plastique et du caoutchouc

Les machines de moulage par injection et les équipements d’extrusion nécessitent un approvisionnement stable en eau réfrigérée pour le refroidissement des moules et le contrôle de la température du processus.

Pendant un fonctionnement continu à long terme, le refroidisseur à lévitation magnétique maintient des performances de transfert de chaleur constantes sans contamination par l'huile à l'intérieur du circuit de réfrigération, contribuant ainsi à garantir un contrôle stable de la température du moule et une précision dimensionnelle du produit.

Grands bâtiments commerciaux et systèmes de refroidissement urbains

Les centres commerciaux, les immeubles de bureaux, les hôpitaux, les aéroports et autres grands établissements publics connaissent généralement d'importantes variations de charge de refroidissement tout au long de la journée.

Le refroidisseur centrifuge à sustentation magnétique peut ajuster la capacité en douceur dans différentes conditions de charge, offrant un fonctionnement efficace pendant les périodes de charge élevée de jour et les périodes de faible charge nocturne.

Processus de livraison du projet Lynxcool

Dans la mise en œuvre réelle du projet, Lynxcool fournit l'unité de refroidissement centrifuge à lévitation magnétique dans le cadre d'une solution complète de système de refroidissement plutôt que de fournir uniquement l'équipement.

Après avoir reçu les informations de base du projet du client, notamment le type de bâtiment, les exigences en matière de CVC ou de refroidissement des processus, la charge de refroidissement estimée et les conditions climatiques locales, l'équipe d'ingénierie de Lynxcool effectue le calcul de la charge du système et la sélection des équipements.

Une fois le modèle de refroidisseur confirmé, l'équipe d'ingénierie termine la conception du système d'eau glacée, du système d'eau de refroidissement, la sélection de la pompe, la sélection du vase d'expansion et l'isolation des canalisations, et fournit des dessins de construction complets.

Durant la phase de fabrication, Lynxcool coordonne la production des équipements et la préparation des matériaux selon les spécifications techniques approuvées. L'installation est effectuée par des équipes d'ingénierie qualifiées possédant des capacités d'installation de canalisations sous pression et d'installation mécano-électrique.

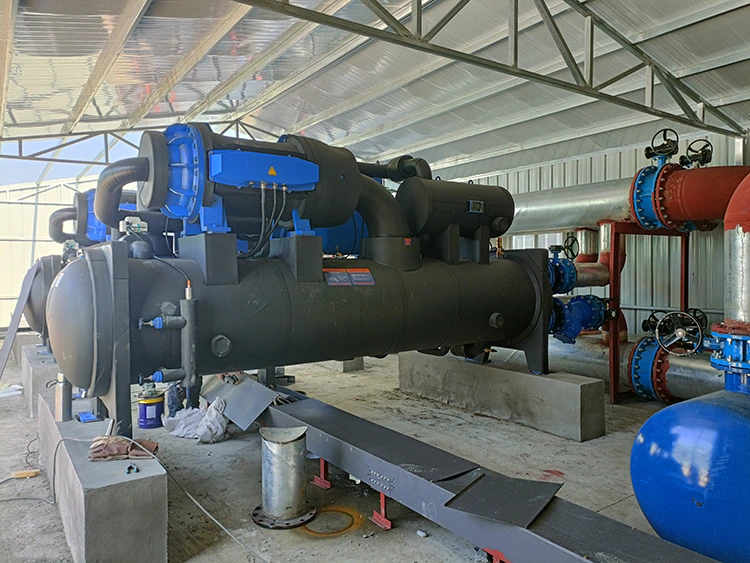

Le processus d'installation sur site comprend :

• Raccordement des conduites de réfrigération et d'eau
• Câblage électrique
• Rinçage du système
• Test de pression hydraulique
• Essais sous vide

Lors de la mise en service, les techniciens effectuent le chargement du réfrigérant, le réglage des paramètres, la vérification de la logique de contrôle et les tests de charge.

Une fois que tous les indicateurs de fonctionnement répondent aux exigences de conception, le système est remis au client avec une formation à l'exploitation et des conseils de maintenance.

Grâce à un support technique complet depuis la sélection des équipements jusqu'à la mise en service, Lynxcool aide ses clients à construire des systèmes d'eau glacée stables et efficaces pour les applications de refroidissement commerciales, industrielles et de processus.
