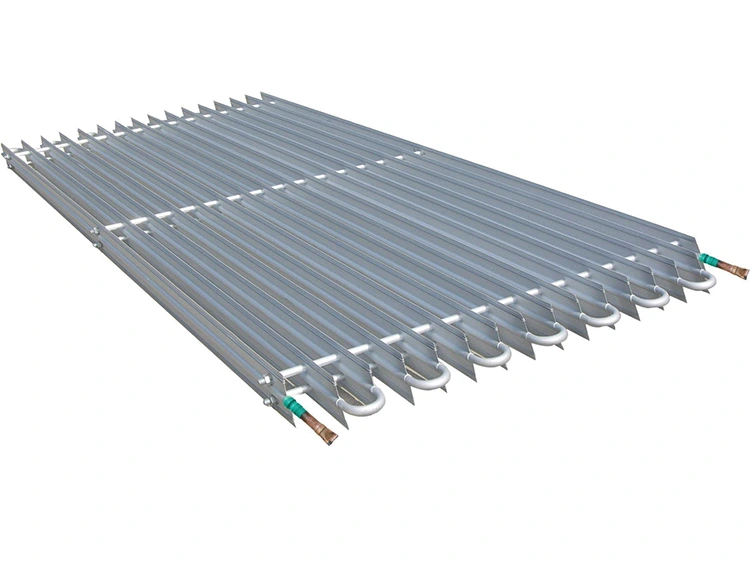

Bobine de tuyau en aluminium

Le serpentin de tuyau en aluminium Lynxcool est un évaporateur sans ventilateur conçu pour les applications d'entreposage frigorifique où le contrôle de l'humidité, une faible consommation d'énergie et une répartition stable de la température sont importants. Fabriqué par Qingdao Lynxcool Refrigeration Technology Co., Ltd., ce système de serpentins en aluminium est développé pour les environnements de stockage à moyenne et basse température, notamment le stockage des aliments, les entrepôts pharmaceutiques, les installations de fruits de mer et les salles de conservation agricole.

À propos de la technologie de réfrigération Lynxcool

Qingdao Lynxcool Refrigeration Technology Co., Ltd. est un fabricant chinois d'équipements de réfrigération spécialisé dans les équipements d'entreposage frigorifique, les systèmes de réfrigération industrielle et les composants de refroidissement personnalisés.

La société se concentre sur la fourniture de solutions de réfrigération pratiques pour les applications de transformation des aliments, de logistique de la chaîne du froid, de stockage pharmaceutique et de contrôle de la température industrielle.

Lynxcool gère le développement de produits, la fabrication, l'inspection qualité et le support technique en interne, permettant aux clients de recevoir des conseils de sélection d'équipement et des solutions basées sur des projets en fonction de différentes conditions de fonctionnement.

Fort de son expérience dans les projets de réfrigération internationaux, Lynxcool comprend les exigences des différents marchés, notamment l'efficacité énergétique, la commodité de maintenance, la stabilité de fonctionnement et la fiabilité des équipements à long terme.

Comment fonctionne la bobine de tuyau en aluminium

Le principe de fonctionnement du serpentin de tuyau en aluminium Lynxcool est basé sur la circulation naturelle de l'air et une absorption efficace de la chaleur.

Refroidissement par convection naturelle sans ventilateurs

Les canaux verticaux à ailettes guident naturellement le mouvement de l’air. L'air froid produit autour du serpentin descend dans la zone de stockage, tandis que l'air plus chaud monte vers la surface du serpentin pour un refroidissement continu.

Comme aucun moteur de ventilateur n'est requis, le système réduit la consommation électrique et évite la chaleur supplémentaire générée par le fonctionnement du ventilateur.

Préservation d'une humidité élevée pour les produits sensibles

Les évaporateurs à ventilateur traditionnels peuvent augmenter le mouvement de l’air et accélérer la perte d’humidité des produits stockés. La faible vitesse de l'air du serpentin de tuyau en aluminium aide à réduire la déshydratation, ce qui le rend adapté au stockage des fruits, des légumes, des fruits de mer et des aliments frais.

Distribution stable de la température à l’intérieur des chambres froides

Le corps en aluminium offre une bonne conductivité thermique et une capacité de stockage au froid. Cela permet de réduire les changements de température fréquents provoqués par les cycles du compresseur et d'améliorer la stabilité de la température pendant le fonctionnement quotidien.

Où la bobine de tuyau en aluminium est utilisée

La bobine de tuyaux en aluminium Lynxcool est principalement utilisée dans les chambres froides où la qualité du produit dépend de conditions stables de température et d'humidité.

Aliments frais et stockage agricole

Utilisé pour les fruits, légumes, fleurs et produits agricoles nécessitant une conservation élevée de l’humidité. Le doux flux d’air naturel aide à réduire la perte d’humidité et à maintenir l’apparence du produit pendant le stockage.

Entreposage frigorifique de fruits de mer et de viande

Convient aux entrepôts de fruits de mer, aux salles de stockage de viande et aux installations de produits surgelés. La structure sans ventilateur réduit la vitesse du flux d'air, contribuant ainsi à minimiser le séchage de la surface pendant le stockage.

Stockage pharmaceutique et biologique

Le système peut être appliqué dans des salles à température contrôlée pour les produits pharmaceutiques et les matériaux biologiques où des conditions de température stables et des environnements de fonctionnement propres sont requis.

Chambres Froides Commerciales et Industrielles

Pour les entrepôts et les installations de transformation nécessitant un équipement de réfrigération à faible bruit, le serpentin de tuyaux en aluminium offre une structure simple avec moins de composants mobiles et des besoins de maintenance réduits.

Pourquoi choisir une conception de bobine en aluminium sans ventilateur

Les exploitants d'entrepôts frigorifiques sont souvent confrontés à des problèmes tels qu'une perte de poids des produits, une température inégale, une consommation d'énergie et une maintenance causées par les refroidisseurs d'air traditionnels. La conception du serpentin en tube d'aluminium résout ces problèmes grâce à une structure de refroidissement plus simple.

Consommation d'énergie de fonctionnement réduite

Sans moteurs de ventilateur fonctionnant en continu, le système réduit la consommation électrique et supprime les coûts de maintenance liés aux ventilateurs.

Perte d'humidité réduite du produit

L'environnement de circulation d'air doux aide à maintenir l'humidité des produits, ce qui est important pour les produits frais, les fruits de mer et autres produits sensibles à l'humidité.

Exigences de maintenance simplifiées

Moins de composants mécaniques signifie moins de points de défaillance potentiels. L'inspection de routine se concentre principalement sur la propreté des serpentins, l'état du réfrigérant et les performances de dégivrage.

Détails de conception technique

Le serpentin de tuyau en aluminium Lynxcool est développé en mettant l'accent sur l'efficacité du transfert de chaleur, la résistance à la corrosion et un fonctionnement stable dans les environnements de stockage frigorifique. La conception combine un matériau en alliage d'aluminium, une géométrie d'ailettes spéciale et des canaux de réfrigérant optimisés pour obtenir des performances fiables sans flux d'air forcé.

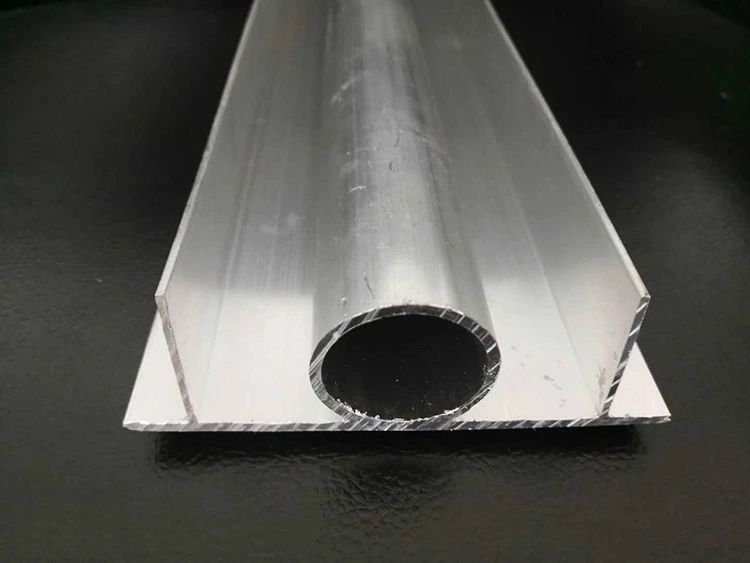

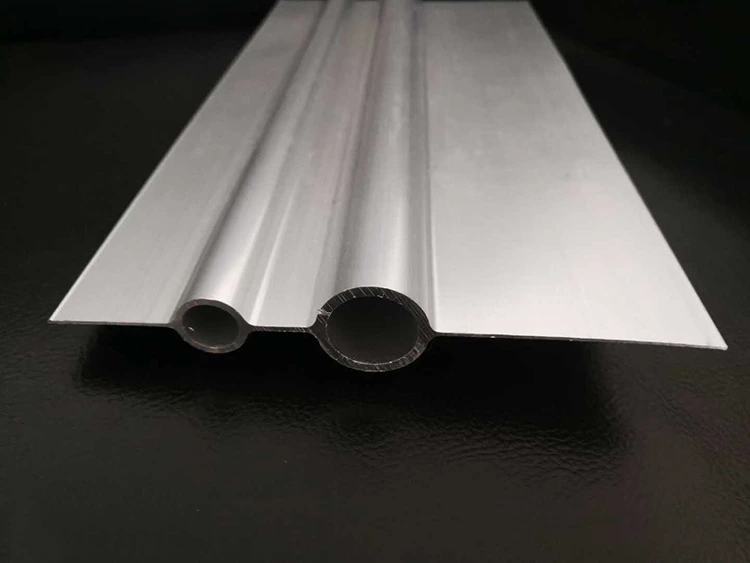

Structure du tube à ailettes extérieures et à filetage intérieur

La bobine adopte une conception de tube à ailettes extérieures et à filetage intérieur. Les ailettes externes augmentent la zone de contact avec l'air ambiant, améliorant ainsi l'échange thermique par convection naturelle, tandis que la surface filetée interne améliore le flux de réfrigérant et réduit la résistance à l'intérieur du tube.

Cette structure permet d'obtenir un transfert de chaleur efficace avec une charge de réfrigérant inférieure par rapport aux conceptions classiques à tubes lisses.

Construction en alliage d'aluminium pour une meilleure réponse thermique

L'alliage d'aluminium offre une excellente conductivité thermique tout en maintenant le poids total de la bobine inférieur à celui des structures traditionnelles en tubes d'acier.

La construction légère simplifie l'installation et réduit la charge sur les structures porteuses de la chambre froide. La surface en aluminium peut également être traitée avec des revêtements spéciaux pour améliorer la résistance à la corrosion dans les environnements humides.

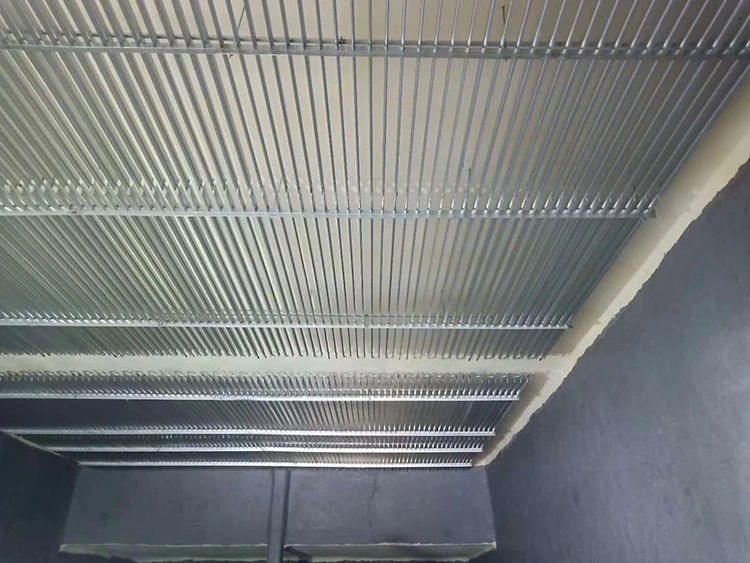

Conception à circulation d'air naturelle

La disposition verticale des ailettes crée un chemin de circulation d’air continu à l’intérieur de la chambre froide. L'air froid descend naturellement depuis la surface du serpentin, tandis que l'air plus chaud monte pour compléter le processus de circulation.

Ce modèle de flux d'air évite un fort soufflage d'air direct, ce qui est bénéfique pour les produits nécessitant une humidité contrôlée et un séchage de surface réduit.

Compatible avec plusieurs systèmes de réfrigération

Le serpentin de tuyau en aluminium Lynxcool peut être configuré pour différents systèmes de réfrigération, y compris les réfrigérants HFC courants et les applications de réfrigération à l'ammoniac.

Pour les projets de réfrigération industrielle utilisant des systèmes à ammoniac R717, la construction en aluminium permet d'éviter les problèmes de compatibilité cuivre-ammoniac et fournit une solution matérielle adaptée pour un fonctionnement à long terme.

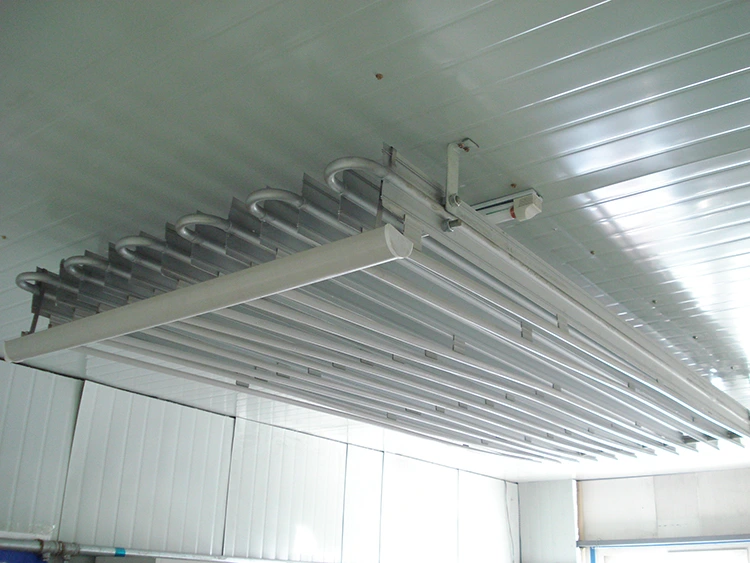

Structure de dégivrage électrique intégrée

Pour les applications fonctionnant en dessous de zéro, la gestion de l’accumulation de givre est essentielle. Le serpentin peut être équipé d’éléments chauffants électriques et de bacs d’égouttage pour permettre un dégivrage efficace.

Le système de dégivrage aide à maintenir les performances de transfert de chaleur et réduit les interruptions de fonctionnement causées par une formation excessive de givre.

Paramètres techniques

Considérations d'installation et de sélection

Une sélection et une installation appropriées affectent directement les performances de refroidissement. Lynxcool recommande d'évaluer la taille de la chambre froide, la charge du produit, la température de fonctionnement et le système de réfrigération avant de sélectionner le modèle de serpentin.

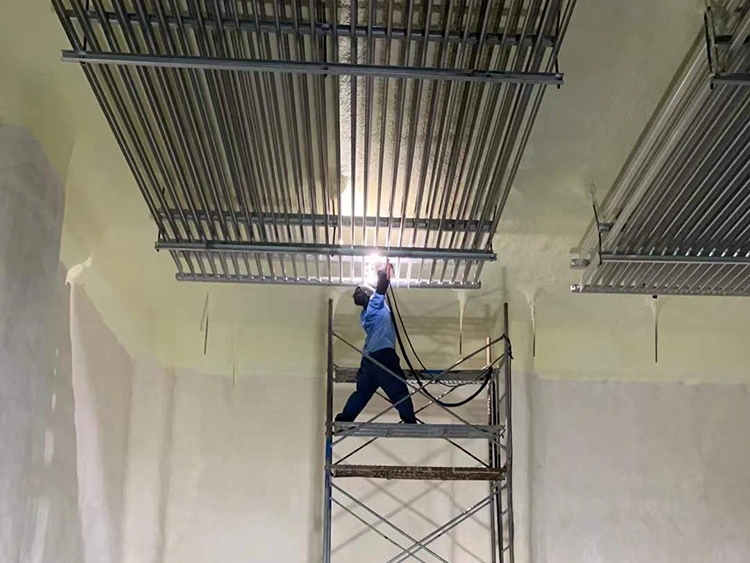

Disposition de la chambre froide

Le serpentin doit être installé avec un dégagement au plafond suffisant pour permettre une circulation naturelle de l’air. Un dégagement recommandé de 150 à 200 mm aide à maintenir l’effet cheminée et améliore le mouvement du flux d’air.

Sélection du diamètre du tube et de la configuration des ailettes

Les serpentins de plus petit diamètre conviennent aux besoins de refroidissement moyens, tandis que les tubes de plus grand diamètre et les surfaces d'ailettes supplémentaires sont recommandés pour les chambres froides plus grandes avec des charges thermiques plus élevées.

Planification de la distribution de réfrigérant

Pour les configurations de tubes plus longues dépassant les longueurs recommandées pour un seul passage, des circuits parallèles et des méthodes de distribution de réfrigérant appropriées doivent être envisagés pour maintenir des performances de refroidissement équilibrées.

Gestion du dégivrage

La fréquence de dégivrage dépend de la température de fonctionnement, du niveau d'humidité et de l'accumulation de givre. Une surveillance régulière permet de maintenir l’efficacité du transfert de chaleur et de réduire la consommation d’énergie inutile.

Fabrication et contrôle qualité

Lynxcool contrôle le processus de fabrication des bobines de tuyaux en aluminium, depuis la sélection des matériaux jusqu'à l'inspection finale. Chaque unité est produite selon des procédures de production définies pour assurer la cohérence entre les différents lots.

Inspection des matériaux

Les matériaux en alliage d'aluminium sont vérifiés avant la production pour confirmer l'exactitude dimensionnelle et l'adéquation aux applications de réfrigération.

Contrôle du processus de production

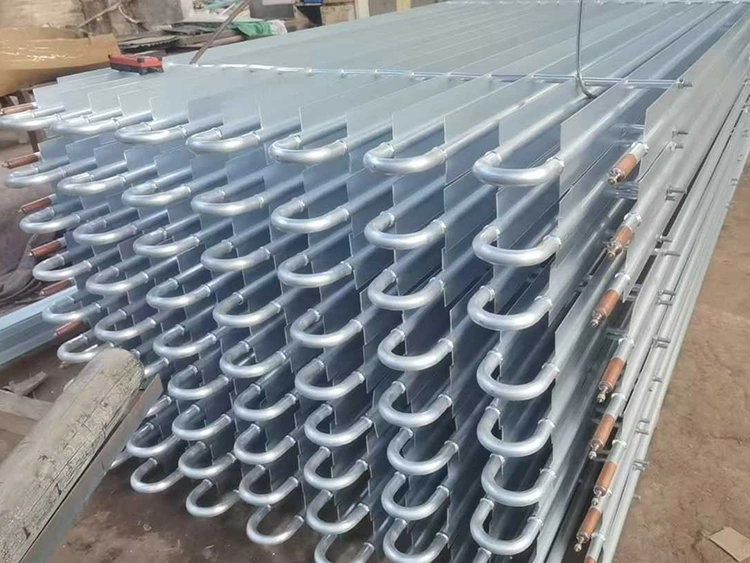

Le processus de fabrication comprend le formage des tubes, le pressage des ailettes, l'assemblage, le traitement des connexions et le traitement de surface. Le contrôle de la production permet de maintenir des performances de transfert de chaleur et une qualité structurelle stables.

Tests en usine avant livraison

Chaque bobine est soumise à des tests de pression et d'étanchéité avant expédition. Les dossiers d’inspection aident les clients à confirmer la qualité du produit et l’état de préparation de l’installation.
