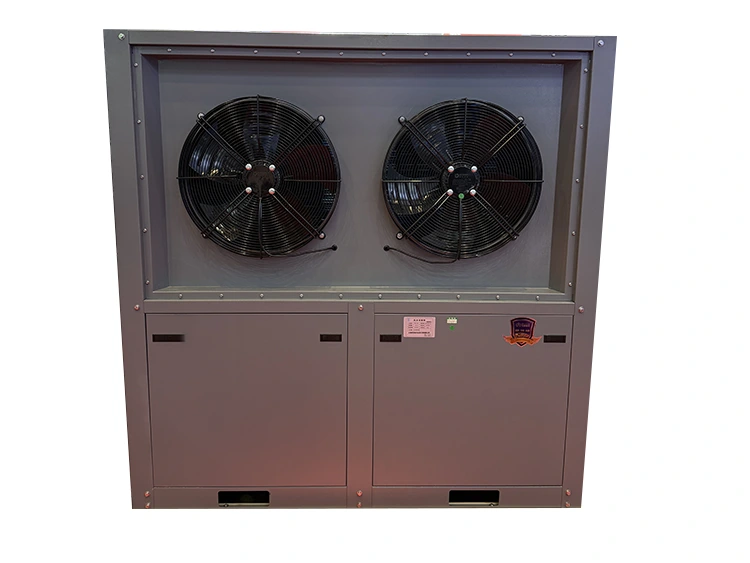

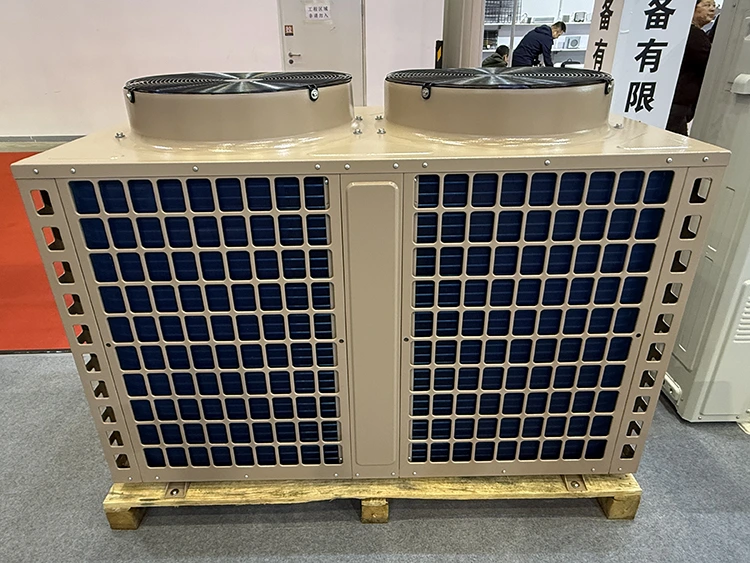

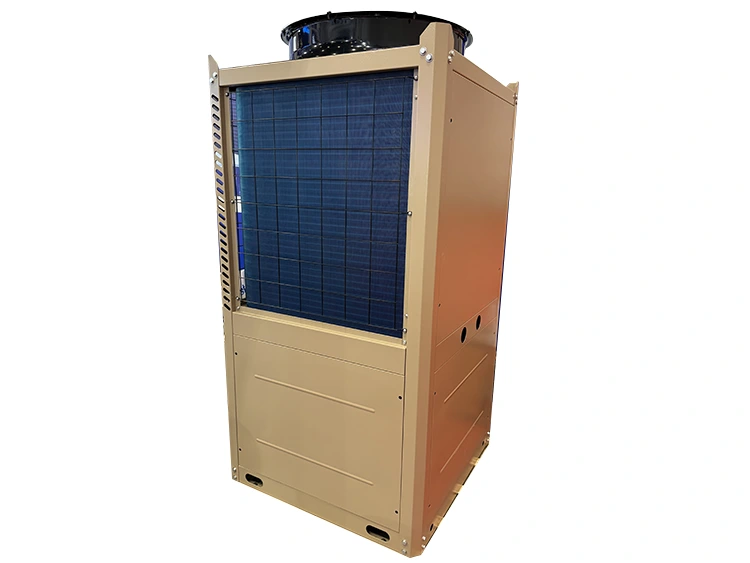

Condenseur refroidi par air

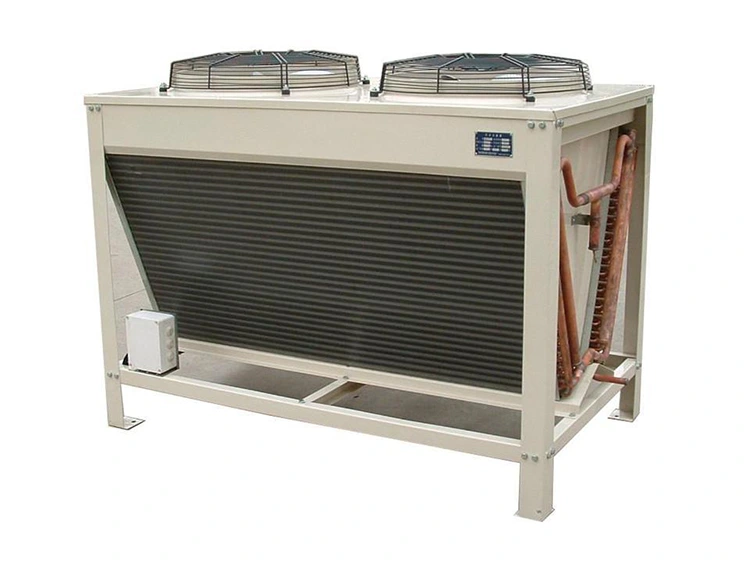

Le condenseur refroidi par air est conçu et fabriqué par Lynxcool en Chine, offrant des solutions de refroidissement par air hautes performances et fiables dans le monde entier. Disponible en configurations en forme de V, en A, horizontale plate et à distance, il peut s'adapter à n'importe quel environnement d'installation. Les serpentins utilisent des ailettes en aluminium liées mécaniquement à des tubes en cuivre ou entièrement en aluminium et sont testés contre les fuites avec de l'azote sec à une pression de conception de 1,5 × pour garantir la sécurité et la fiabilité.

Principe de fonctionnement

Le principe de fonctionnement du condenseur est de rejeter la chaleur de la vapeur réfrigérante à haute pression et haute température en la refroidissant avec de l'air, la reconvertissant en liquide. Le processus peut être résumé en trois étapes :

1. Circulation du réfrigérant : le réfrigérant absorbe la chaleur dans l'évaporateur, puis est comprimé à haute pression et température avant d'entrer dans les serpentins du condenseur.

2. Échange thermique par air : l'air passe à travers les tubes à ailettes via des ventilateurs, évacuant la chaleur et condensant le réfrigérant en liquide.

3. Contrôle de la pression et économie d'énergie : les ventilateurs à inverseur EC ou le cycle du ventilateur à pression contrôlée maintiennent une pression de condensation stable, réduisant la charge du compresseur et améliorant l'efficacité du système.

Cette conception garantit un transfert de chaleur uniforme, une efficacité élevée et élimine le besoin de refroidissement par eau, ce qui la rend adaptée aux environnements limités en eau. Les dispositions optimisées en forme de V et à serpentins plats maximisent l'échange thermique dans les espaces compacts.

Principales caractéristiques et avantages

Le condenseur refroidi par air Lynxcool intègre un refroidissement à haute efficacité, un contrôle intelligent de l'énergie et des matériaux durables pour fournir des solutions de réfrigération complètes. Que ce soit sur les toits, dans les petites salles techniques ou dans les grands systèmes distants, il garantit des performances stables et une fiabilité à long terme.

● Conception de serpentin à haute efficacité : des ailettes en aluminium liées à des tubes en cuivre ou en aluminium, avec plusieurs types d'ailettes (plates, à persiennes, ondulées) et un espacement de 1,0 à 3,5 mm, maximisent l'efficacité du transfert de chaleur.

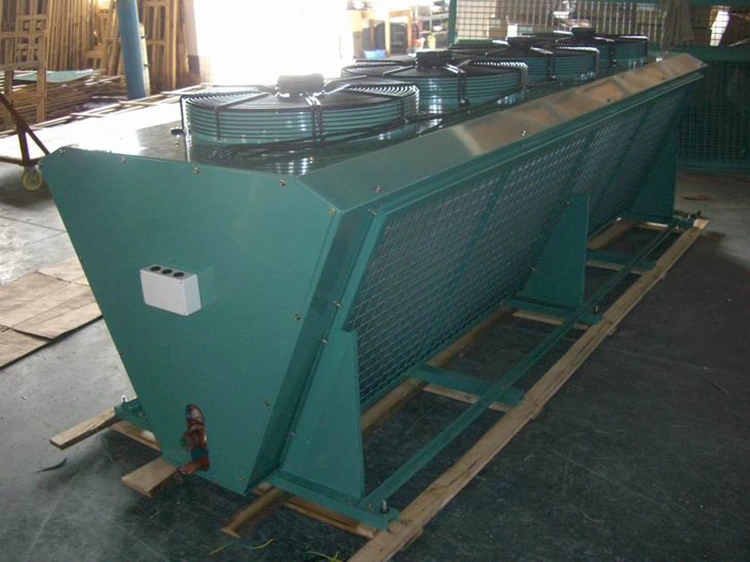

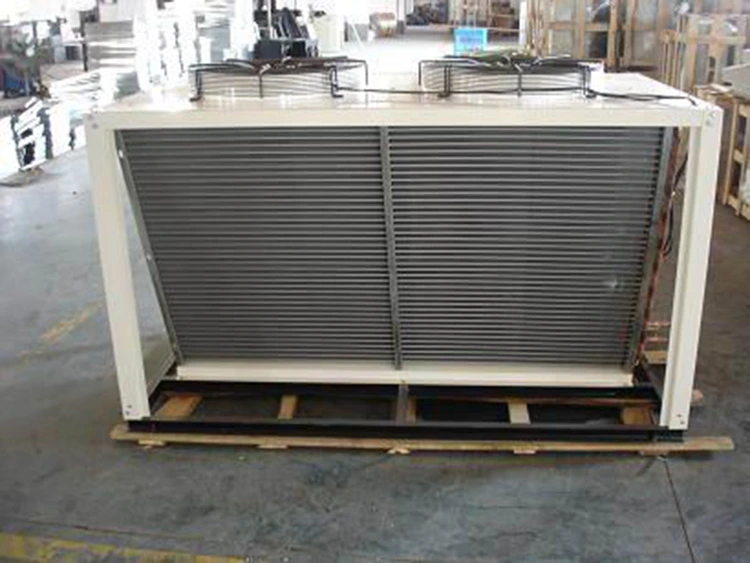

● Configurations polyvalentes : les installations en forme de V, en A, horizontales plates et à distance répondent à diverses exigences spatiales et de projet.

● Contrôle des ventilateurs à économie d'énergie : les ventilateurs inverseurs EC ajustent la vitesse en fonction de la pression de condensation, réduisant ainsi la consommation d'énergie de 12 à 30 % en charge partielle tout en réduisant les niveaux de bruit.

● Protection contre la corrosion : époxy doré, revêtement par immersion en polyuréthane ou options anticorrosion complètes adaptées aux environnements côtiers, industriels et agricoles.

● Compatibilité multi-réfrigérant : prend en charge les systèmes R134a, R404A, R507A, R448A, R449A, R410A, R22 et CO₂ haute pression pour les applications HFC/HFO et transcritiques/cascade.

Grâce à ces fonctionnalités, le condenseur refroidi par air Lynxcool améliore l'efficacité du système, réduit les coûts d'exploitation et les besoins de maintenance, garantissant ainsi un fonctionnement fiable et stable dans toutes les applications de réfrigération.

Applications et utilisateurs appropriés

Le condenseur refroidi par air est largement utilisé dans les secteurs commerciaux, industriels et agroalimentaires. Les applications typiques incluent :

● Entreposage frigorifique commercial : les condenseurs à distance montés sur le toit ou dans la cour s'intègrent parfaitement aux unités de réfrigération pour un entreposage frigorifique à grande échelle.

● Systèmes centraux de supermarché : condenseurs à distance montés sur le toit compatibles avec les réfrigérants R404A/R448A/R449A, réduisant la consommation d'énergie de 15 à 25 %.

● Transformation alimentaire et réfrigération industrielle : Fournit un contrôle précis de la température et un échange thermique efficace, garantissant la cohérence de la ligne de production.

● Systèmes transcritiques et en cascade CO₂ : les serpentins de qualité CO₂ prennent en charge les systèmes haute pression (>130 bar) ou basse pression (<50 bar).

Les principaux utilisateurs comprennent les entrepreneurs en réfrigération, les intégrateurs de systèmes, les grands opérateurs de la chaîne du froid, les fabricants d'équipements OEM et les opérateurs d'entrepôts frigorifiques. Quelle que soit l'échelle du projet, le condenseur refroidi par air Lynxcool garantit un fonctionnement à haut rendement avec un faible bruit.

Paramètres techniques

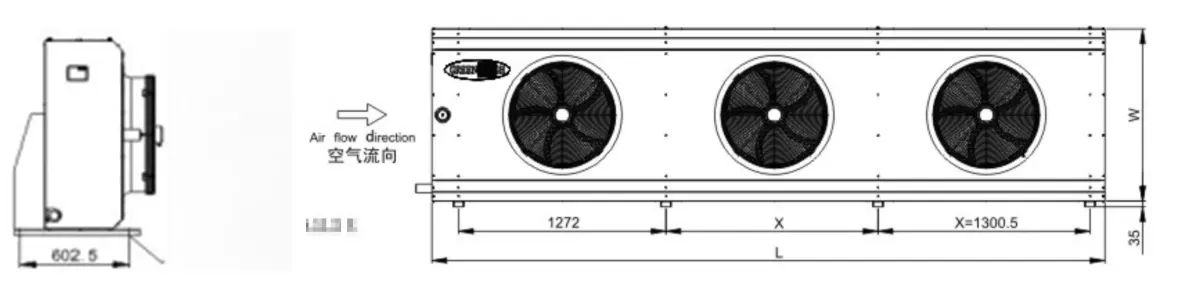

Remarque : Nos produits standards sont conçus pour un placement horizontal. Pour les configurations verticales, veuillez ajouter (H) à la désignation du modèle, par exemple C1-010 (H).

Remarque : La norme Greenhalgh C1 est une décharge d'air verticale. Pour une décharge d'air horizontale, veuillez ajouter (H) dans la nomenclature, par exemple : C1-010(H).

Remarque : Nos produits standards sont conçus pour un placement horizontal. Pour les configurations verticales, veuillez ajouter (H) à la désignation du modèle, par exemple C1-010 (H).

Remarque : la norme Greenhalgh   C1   est    une décharge      à décharge d'air verticale ; pour    une   décharge d'air    horizontale    veuillez   ajouter (H) dans   la nomenclature, par                       C1-010(H).

Installation et entretien

Une installation et un entretien appropriés améliorent considérablement l’efficacité et la durée de vie du condenseur refroidi par air.

Conseils d'installation

● Assurer une installation horizontale ou légèrement inclinée pour éviter l'accumulation d'eau sur les batteries.

● Gardez les zones d'entrée et de sortie du ventilateur dégagées pour une circulation d'air fluide.

● Connectez le ventilateur et le moteur à une protection électrique IP.

● Utilisez des housses de protection dans des environnements très venteux ou très corrosifs.

Conseils d'entretien

● Inspectez régulièrement les pales du ventilateur, les roulements et les moteurs.

● Nettoyer les ailettes du serpentin pour éviter l'accumulation de poussière et maintenir l'efficacité de l'échange thermique.

● Vérifiez la tuyauterie et les connexions de réfrigérant pour déceler des fuites.

● Étalonnez périodiquement les contrôleurs de pression des ventilateurs de l'onduleur EC pour maintenir les économies d'énergie.

Le respect de pratiques d'installation et de maintenance appropriées garantit un fonctionnement à haut rendement, une durée de vie plus longue et des performances fiables du système.

Pourquoi nous choisir

● Fabriqué en Chine, exporté dans le monde entier : plus de 20 ans d'expérience dans la conception et la fabrication de condenseurs refroidis par air avec plus de 10 000 unités livrées dans le monde.

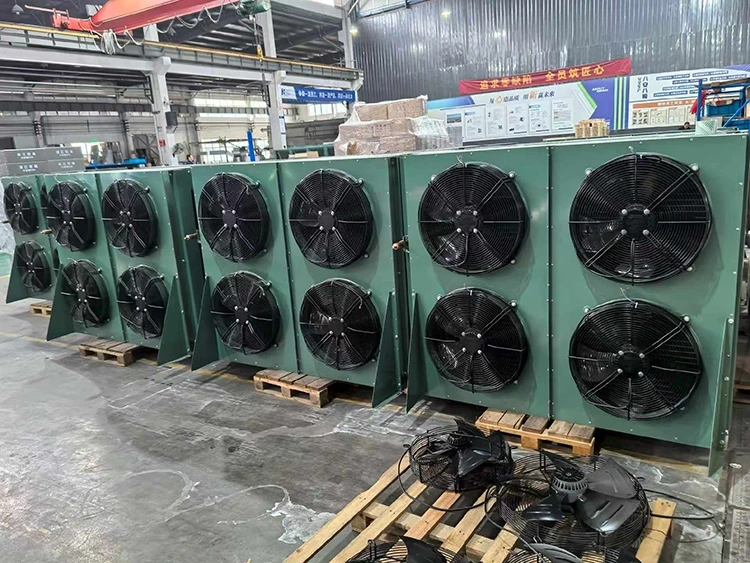

● Production entièrement interne de bobines : du pressage des ailettes au cintrage des tubes, en passant par le soudage et les tests d'étanchéité, chaque bobine est fabriquée en interne pour garantir la qualité.

● Assistance technique experte : nous dimensionnons et sélectionnons chaque condenseur en fonction des exigences en matière de réfrigérant, de température, de débit d'air et de bruit. Des rapports détaillés et des données acoustiques sont fournis avec chaque commande.

● Approvisionnement en volume OEM : performances fiables, prix compétitifs, délais de livraison courts et calendriers de livraison flexibles pour les projets OEM à volume élevé.

● Gamme de produits complète : des petites unités de 2 kW aux condenseurs à distance de 2 000 kW, y compris les unités en forme de V, plates, à distance et classées CO₂, standardisant l'approvisionnement pour toutes les applications.

● Rentable : coût 20 à 35 % inférieur à celui des unités européennes équivalentes, offrant de réels avantages en termes de marges et de compétitivité sur le marché.

FAQ

Q : Quelle est la différence entre les condenseurs en forme de V et les condenseurs horizontaux plats ?

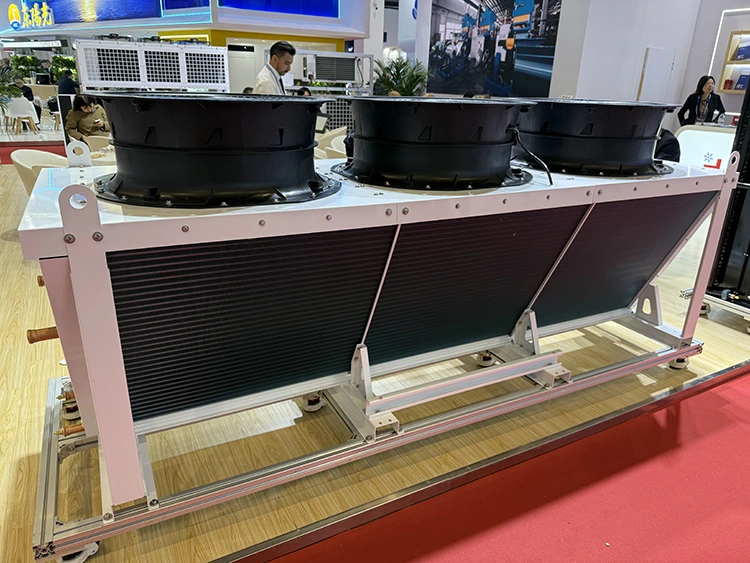

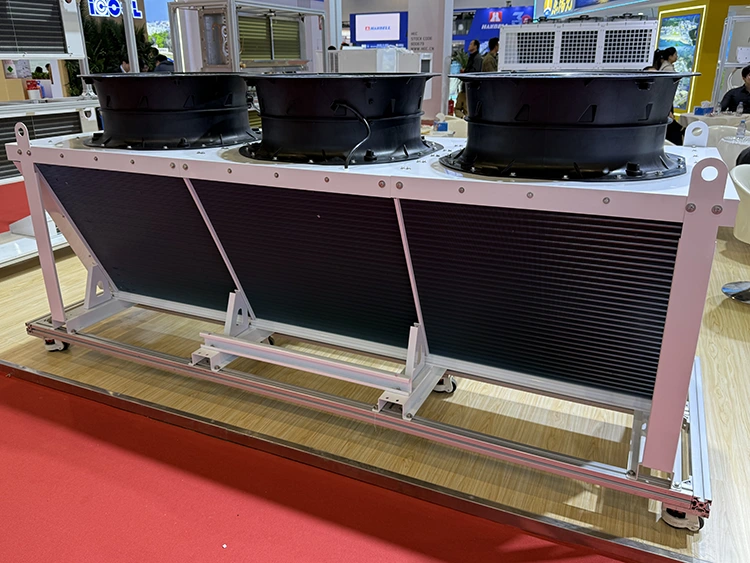

R : Les condenseurs en forme de V (cadre en A) sont dotés de deux panneaux de serpentins inclinés, offrant plus de refroidissement dans un encombrement réduit – idéal pour les systèmes de grande taille ou distants. Les condenseurs horizontaux plats sont plus simples et plus rentables, adaptés aux unités de toit de petite à moyenne taille. Lynxcool fabrique les deux en Chine et vous conseille la meilleure solution en fonction de votre projet.

Q : Comment les ventilateurs inverseurs EC réduisent-ils la consommation d'énergie ?

R : Les ventilateurs EC ajustent la vitesse en fonction de la pression de condensation. Un fonctionnement plus lent réduit la consommation d'énergie et la charge du compresseur, réduisant ainsi la consommation d'énergie jusqu'à 30 % dans des conditions typiques. Tous les ventilateurs EC sont préréglés avec des régulateurs de pression.

Q : Vos condenseurs peuvent-ils être utilisés avec du CO₂ (R744) ?

R : Oui. Nous fabriquons des condenseurs refroidis par air de qualité CO₂ adaptés aux systèmes sous-critiques en cascade et transcritiques, avec des matériaux, des processus de brasage et des tests de pression appropriés jusqu'à 1,5 × la pression de conception.
